Motorizēts 2- Way Ball vārstu apraksts
Motorizēts divvirzienu lodīšu vārsts sastāv no elektriskā izpildmehānisma un lodīšu vārsta korpusa. Motorizētais izpildmehānisms virza bumbu, lai pagrieztos, lai panāktu attālo ieslēgšanas/izslēgšanas vadības vadību. Tas ir piemērots HVAC, rūpniecības automatizācijai un citiem scenārijiem.
Vārsta korpusa materiāls galvenokārt ir misiņš vai nerūsējošais tērauds, un blīvēšanas materiāls parasti ir fluororubber un politetrafluoretilēns (PTFE), lai nodrošinātu korozijas izturību un ilgtermiņa blīvēšanu.
Dizaina iezīmes
Motorizētais pievads atbalsta manuālu darbību (piemēram, sviras vai pogas) un automātisku vadību. Dažiem modeļiem ir iebūvēta atsperes atiestatīšanas funkcija, kas var automātiski aizvērt vārstu, kad jauda ir izslēgta, lai izvairītos no sistēmas kļūmes.
Bumbas vārsta struktūrai ir zemas plūsmas pretestības un augstas blīvējuma priekšrocības, un tā ir piemērota barotņu, piemēram, ūdens un gāzes, ieslēgšanai/izslēgšanai.
Darba princips
Kontroles mehānisms
Motorizētais izpildmehānisms saņem elektrisko signālu no termostata vai vadības sistēmas, virza bumbu, lai pagrieztu 90 grādus, pārslēdz vārstu, lai pilnībā atvērtu vai pilnībā aizvērtu, un tādējādi kontrolē barotnes plūsmu vai bloķēšanu. Daži augstākās klases modeļi (piemēram, Honeywell produkti) var panākt precīzu ūdens plūsmas izmēra kontroli, pielāgojot lodīšu atveri, tādējādi pielāgojot ūdens temperatūru.
Darbības režīms
Automātiskais režīms : kontrolieris sūta instrukcijas, un izpildmehānisms vada lodīšu vārstu, lai pabeigtu pārslēgšanas darbību;
Manuālais režīms : Pagaidu darbība, izmantojot manuālo ierīci pie izpildmehānisma, piemērota atkļūdošanai vai strāvas padeves pārtraukuma scenārijiem
Motorizēta 2- Way Ball vārstu specifikācija
|
Vienums Nr. |
240120FM -54 |
|
Lielums |
1/4'' - 4'' |
|
Materiāls, ko mēs varam darīt |
304 304 l 316 316 l cf8 cf8m cf3 cf3m |
|
Materiāls noliktavā |
ASTM A351 CF8 (304), ASTM A351M CF8M (316) |
|
Pavediens |
BS21 (BSPT & BSPP), ANSI/ASME B1.20.1 (NPT), DIN2999 (R/RP), JIS B 0203/2 (PT), KS B0221/2 (pt), ISO 228-1, ISO 7-1, utt. |
|
Projektēšanas standarts |
API 608 |
|
Pārbaudes standarts |
API 598, EN12266 |
|
Pārbaude |
100% noplūdes pārbaude |
|
Vērtējums |
1000psi |
|
Temperatūra |
-20 pakāpe uz +150 grādu |
|
Spēks |
Manuāls darbināts, bloķēšanas rokturis ir pieņemams. |
|
Rokturis piedurknes krāsa |
Zils, dzeltens, sarkans atlasei |
|
Virsma |
Burkling un mizošana |
|
Veidot |
Lodīšu vārsts |
|
Savienojums |
Sieviešu vītne |
|
Forma |
Vienāds |
|
Pieteikums |
Piemērots gaisam, dabasgāzei, eļļai, tvaikam, ūdenim un tā tālāk. |
|
Sīkāka informācija par piegādi |
Atbilstoši katras kārtas daudzumiem un specifikācijām |
|
Pilnīgs krājums, lai nodrošinātu ātras piegādes maziem pasūtījumiem. |
|
|
Parastais piegādes laiks ir no 30 līdz 50 dienām pēc depozīta saņemšanas |
|
|
Paraugs |
Piedāvājiet bezmaksas paraugus un savāktu kravas. |
|
OEM un ODM |
Pieņemts un profesionāls. Pircēja zīmējums vai dizains ir pieejami |
|
Materiālā testa ziņojums |
ir pieejams pēc pieprasījuma, veicot pasūtījumu. |

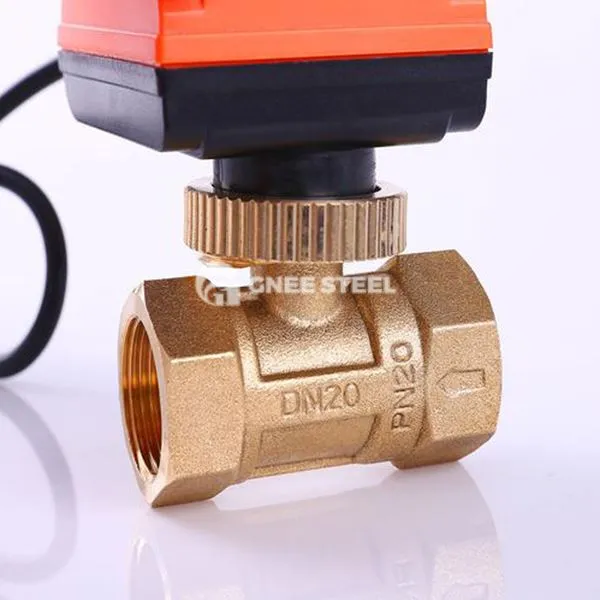

Motorizēts 2- Way Ball vārsti
Pieņemšanas priekšrocības
Augstā blīvēšana: bumba cieši der ar vārsta sēdekli ar zemu noplūdes līmeni, atbilst stingriem darba apstākļiem; Korozijas pretestība: misiņš vai nerūsējošā tērauda vārsta korpusi ilgu laiku var izturēt ūdeni, tvaiku un vāji kodīgu barotni.
Funkcijas paplašināšana
Daži modeļi atbalsta saikni ar proporcionāliem integrāliem kontrolieriem, lai panāktu nepārtrauktu plūsmas pielāgošanu (nepieciešami īpaši izpildmehānismi).
Pieteikumi
HVAC sistēma: Izmanto ventilatora spoles ūdens cirkulācijas kontrolei, karsta un auksta ūdens pielāgošanai un izslēgšanai un sadarbībai ar termostatiem, lai panāktu automātisku iekštelpu temperatūras regulēšanu; Industriālie cauruļvadi: attālināti kontrolē barotnes plūsmu ķīmiskos, enerģijas un citos laukos, aizstājot tradicionālos manuālos vārstus.
Uzstādīšanas prasības
Priekšlikums uzstādīt atgriešanās caurulē, lai samazinātu ūdens izturību, un vārsta korpuss ir jāizolē, lai novērstu kondensācijas ūdeni
