Vienas plāksnes pretvārsta apraksts
Vienas plāksnes pretvārsti ir kļuvuši par vēlamajiem vārstiem maziem un vidējiem diametra cauruļvadiem to kompaktās struktūras, augstās blīvējuma un ātrās reakcijas īpašību dēļ. Tas ir piemērots naftas, pašvaldības, pārtikas un daudzām citām nozarēm, it īpaši augstspiediena, augstastības plašsaziņas līdzekļu ainā ar izcilu sniegumu.
Struktūras
Galvenās sastāvdaļas:
Vārsta korpuss: taisna vai vertikāla struktūra, materiāls lielākoties ir tērauds, nerūsējošais tērauds vai sakausējums, iekšējais dobums ir paredzēts racionalizēšanai, lai samazinātu plūsmas pretestību.
Vārsta atloks: viena diska vai puslodes struktūra, materiāls var būt viss metāls (piemēram, 304 nerūsējošais tērauds) vai metāla + mīksts blīvējums (piemēram, gumija, PTFE), izmantojot vadošos ierīci, lai kontrolētu celšanas vai rotējošo trajektoriju.
Pavasara mehānisms (daži modeļi): lai palīdzētu vārsta atloku, ātri atiestatīt un uzlabot aizvēršanas reakcijas ātrumu zema spiediena apstākļos.
Citas sastāvdaļas:
Pārkodas motora pārsegs: pieskrūvēts pie vārsta korpusa, lai ērti izjauktu un apkopotu.
Noslēguma virsma: cieta sakausējuma virsma vai mīksta blīvējuma materiāla pieņemšana, lai slēgšanas laikā nodrošinātu nulles noplūdi.
Specifikācija
Nominālais diametrs: DN 15- DN300 (parastais diapazons), piemērots maziem un vidēja diametra cauruļvadiem.
Spiediena līmenis:
Nacionālais standarts: 1,6MPa ~ 1 0. 0MPA (augstspiediena modeļi līdz 42MPA).
Temperatūras diapazons: -29 pakāpe uz +550 grādu (augstas temperatūras tvaika piemērojamie modeļi).
Savienojums: atloks (H41X tips), vītņots (mazs diametrs) vai metināts (ķīmiski augsta spiediena cauruļvadi)

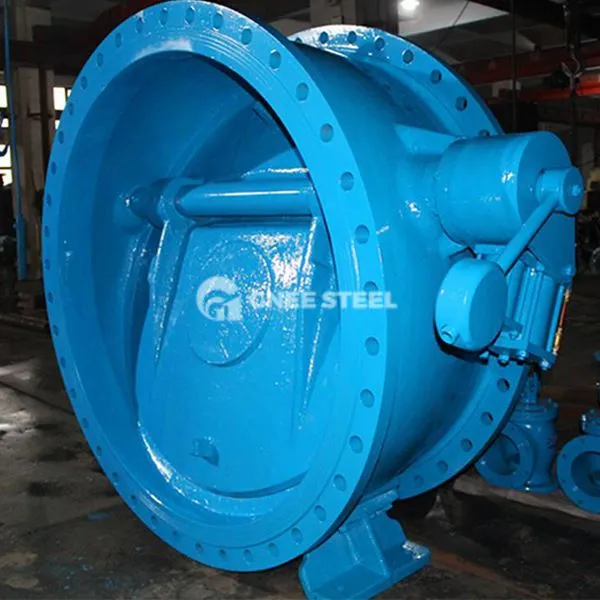

Gnee vienas plāksnes pretvārsts
Priekšrocības
Vienkārša un uzticama konstrukcija:
Viena atloka dizains samazina kļūmes punktus, un uzturēšanas izmaksas ir tikai 50% no divkāršo atloku pretvārstiem.
Lieliska blīvēšanas veiktspēja:
Cietie blīvējumi ir VI klases novērtēti, savukārt mīkstie blīvējumi nodrošina nulles noplūdi augstas tīrības barotnei.
Zema plūsmas pretestība un ātra reakcija:
Racionalizēts vārsta ķermeņa plūsmas pretestības koeficients tik zems kā {{0}}. 05, ar atsperi atbalstīts modeļa slēgšanas laiks mazāks vai vienāds ar 0,5 sekundēm, efektīvi novēršot ūdens āmuru.
Pieteikumi
Rūpniecības joma:
Naftas ķīmijas rūpniecība: skābes un sārmu šķīdumi, sēra saturoši eļļas un gāzes cauruļvadi, lai novērstu plūsmu.
Jaudas metalurģija: augstas temperatūras tvaika sistēma, dzesēšanas ūdens cirkulācijas cauruļvads.
Pašvaldības inženierija:
Ūdens padeves un kanalizācijas sūknēšanas stacija, daudzstāvu ēku cauruļu tīkls, notekūdeņu plūsmas pārtveršana.
Īpašās ainas:
Pārtikas un farmaceitiskie aseptiskie cauruļvadi, dziļjūras eļļas un gāzes pārraides cauruļvadi.
