ISO 5211 tieša uzstādīta lodīšu vārsta apraksts
ISO 5211 tiešie uzstādītie lodīšu vārsti ir ISO 5211 saderīgi vārsti ar standartizētu interfeisa platformu augšpusē, lai tie tiešu elektrisko un pneimatisko izpildmehānismu uzstādītu, bez nepieciešamības pēc papildu iekavām. Paredzēts, lai vienkāršotu izpildmehānismu uzstādīšanas procesu un uzlabotu sistēmas savietojamību, šie lodīšu vārsti tiek plaši izmantoti augstspiediena, augstas temperatūras un smagu multivides kontroles scenārijos. Tās galvenās iezīmes ir:
Standartizētas saskarnes: izpildmehānismi un vārsti ir tieši savienoti viens ar otru, pielāgojoties dažādiem pievadu zīmoliem un samazinot uzturēšanas izmaksas;
Bez berzes atvēršana un aizvēršana: Bumba un vārsta sēdeklis darbības laikā ir ārpus saskares, samazinot blīvējuma virsmas nodilumu;
Augsta blīvēšanas pakāpe: piespiedu blīvēšanas mehānisms (mehāniskā ķīļs + šķidruma palīgs) nodrošina nulles noplūdi (blīvēšanas pakāpe līdz VI).
Pamata struktūras un dizaina iezīmes
Galvenās sastāvdaļas dizains
Augstās platformas saskarne:
Vārsta korpusa augšdaļa ir apstrādāta kvadrātveida vai apaļā platformā, kas atbilst ISO 5211 standartiem, nodrošinot skrūvju caurumu atrašanās vietas un izmēru specifikācijas, lai atbalstītu bezšuvju pievadu montāžu;
Platformas augstums un atstarpes caurumi ir standartizēti, lai pielāgotos daudznozariem vai daļēji rotējošiem izpildmehānismiem.
Blīvēšanas sistēma:
Divkāršs blīvēšanas mehānisms: aizverot vārsta stumbru uz leju, lai veidotu mehāniski piespiedu blīvējumu, šķidruma spiedienu, lai turpinātu uzlabot blīvēšanas efektu;
Sēdekļa materiāls: Metāla cietais blīvējums (volframa karbīda aerosols) Augstas temperatūras un augstspiediena pretestība (-101 grāds ~ 815 grāds), mīkstais blīvējums (PTFE) ķīmiskā korozijas izturība.
Drošības aizsardzība:
Stublāja pret lidojumu noslēgšana, lai novērstu vidēju spiedienu no kāta izmešanas;
Ugunsgrēka dizains (piemēram, grafīta iesaiņojums) nodrošina drošību augstas temperatūras darba apstākļos.
Darbības procedūra
Atvērts: pagrieziet vārsta kātu pretēji pulksteņrādītāja virzienam, bumba paceļas no sēdekļa un pagriež 90 grādu, plūsmas ceļš ir pilnībā atvērts;
Aizvēršana: pagrieziet vārsta kātu pulksteņrādītāja virzienā, bumba atiestata un pēc tam nospiež uz leju, veidojot blīvējumu.
ISO 5211 tieša uzstādīta lodīšu vārstu specifikācija
| Produkta apraksts | ISO 5211 tieša uzstādīta lodīšu vārsti |
| Nominālais diametrs | 1/4 "~ 4" (DN6 ~ DN100) |
| Darba temperatūra | -46 DEG. C ~ 200 grādus. C (dažādu materiālu pakalpojumu temperatūras diapazons var atšķirties) |
| Darba spiediens | 1000 Wog |
| Galvenie materiāli | SS304, SS316, SS304L, SS316L |
| Sēdekļa/blīvējuma materiāli | Ptfe |
| Blīvējums/iesaiņošana | Ptfe |
| Projektēšanas standarts | ASME B16.34, ISO STD |
| Konstrukcijas garums | ANSI un ražošanas standarts |
| Savienojuma beigas | BSP, NPT |
| Beidzas ar standartu | ASME B1.20.1 |
| Testa standarts | ISO5208, API598 |
| Operācijas metode | Rokturis |
| Pieteikums | Auksts/karsts ūdens, eļļa, gāze |
| Citas funkcijas 1 | 2 gabalu korpuss |
| Citas funkcijas 2 | Mazs darbības griezes moments |
| Citas funkcijas 3 | Ar vai bez vadīšanas montāžas spilventiņa |
| Citas funkcijas 4 | Krājums ir pieejams |
| Citas funkcijas 5 | Oriģināls |

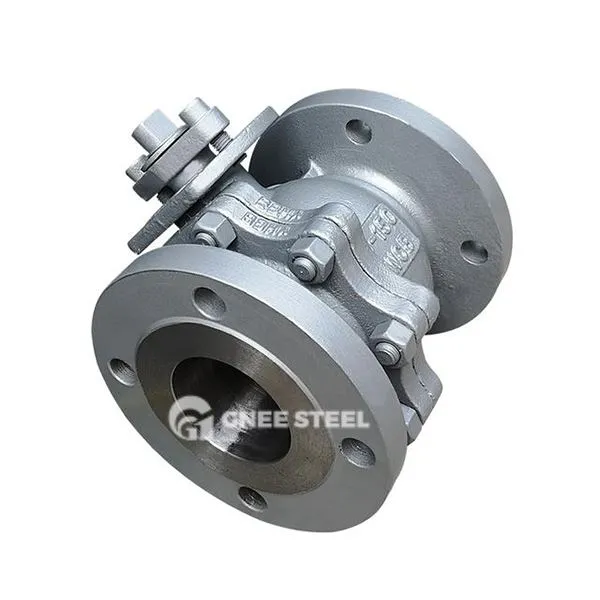

ISO 5211 tieša uzstādīta lodīšu vārsti
Pieteikumi
Naftas ķīmijas rūpniecība: eļļas cauruļvads ar augstu temperatūru (temperatūras izturība 815 grāds), hidrogenēšanas reaktora ieplūde un izeja;
Dabasgāzes transmisija: augsta spiediena cauruļvads (600 ~ 2500 klase), SLNG uzglabāšanas un transporta sistēma (-196 pakāpes blīvējuma stabilitāte);
Vides aizsardzības inženierija: notekūdeņu apstrāde (izturīgs pret koroziju izturīgs mīkstais blīvējums), daļiņu saturošs barotnes robeža (pret nodilumu izturīgas sfēras);
Automatizācijas nozare: farmaceitiskais aseptiskais cauruļvads (elektriskā izpildmehānisma precizitātes kontrole), pārtikas pārstrāde (ātra atvēršana un aizvēršana).
