Hidrauliskā bumbiņas vārsta apraksts
Hidrauliskās lodīšu vārsti tiek īpaši izmantoti hidrauliskajās sistēmās. Viņi kontrolē eļļas plūsmu vai nogriešanu, pagriežot bumbu. Viņiem ir augsta spiediena tolerance (līdz 42MPa) un zema plūsmas pretestība (plūsmas pretestības koeficients ir mazāks vai vienāds ar 0. 6), un tos plaši izmanto inženiertehniskajās mašīnās, enerģijas aprīkojumā un rūpniecības automatizācijā. Tās pamatfunkcijas ietver:
Augstspiediena nogriešana: piemērota hidraulisko eļļas cauruļvadiem 31,5MPA un augstāk, piemēram, kalnrūpniecības aprīkojumā (YJZQ sērijas bumbiņas vārsti);
Divvirzienu blīvējums: mīkstais blīvējums (PTFE) vai cietais blīvējums (stellīta sakausējuma) dizains, noplūdes līmenis var sasniegt ANSI VI līmeni;
Ātra reakcija: pneimatiskie/hidrauliskie izpildmehānismi atbalsta atvēršanu un slēgšanu 0. 05 sekundes, lai apmierinātu ārkārtas nogriešanas vajadzības.
Tehniskās iezīmes un novatorisks dizains
blīvēšana un nodilums izturīga optimizācija:
Divkāršo vārstu sēdekļu sinhronā ievilkšana: C tipa lodīšu vārsti ievelk vārsta sēdekļus caur ekscentriskiem blokiem, lai samazinātu berzi starp bumbiņu un vārsta sēdekli (nodiluma ātrums tiek samazināts par 30%);
Hidrauliskās eļļas palīgdaris: pneimatiskā O tipa nogriešanas lodīšu vārsti izmanto hidrauliskās eļļas reakcijas spēku, lai līdzsvarotu spiediena starpību un novērstu bumbas pārvietošanu.
Augsta spiediena un korozijas izturība:
Materiāla izvēle: vārsta korpuss parasti izgatavo no 316L nerūsējošā tērauda (izturīga pret koroziju), oglekļa tēraudu (zemiem izmaksām) vai dupleksu tēraudu (hlorīda jonu izturīgs pret koroziju);
Strukturālā pastiprināšana: pilna urbuma metināšanas dizains (piemēram, trīsdaļīgs lodīšu vārsti) palielina spiediena izturību pret 42MPA.
Saprātīga kontrole un drošība:
Anti-Static Design: starp lodi un vārsta kātu ir iestatīta vadoša atspere (pretestība, kas ir mazāka vai vienāda ar 10Ω), lai izvairītos no statiskas aizdegšanās riska;
Hidrauliskās vadības integrācija: saistīta ar hidraulisko sistēmu, tā atbalsta iepriekš iestatītas atvēršanas un aizvēršanas procedūras (piemēram, lēnu aizvēršanu posmos), lai novērstu ūdens āmura efektus.
hidrauliskā lodīšu vārsta specifikācija
|
priekšmets |
novērtēt |
|
Struktūra |
Bumba |
|
Pieteikums |
Ģenerāldirektors |
|
Izcelsmes vieta |
Ķīna |
|
Henāns |
|
|
Spēks |
Rokasgrāmata |
|
Pielāgots atbalsts |
Oriģināls |
|
Ostas izmērs |
1/2" |
|
Modeļa numurs |
lodīšu vārsts |
|
Barotnes temperatūra |
Augsta temperatūra |
|
Zīmols |
Gne |
|
Plašsaziņas līdzekļi |
Gāze |
|
Savienojums |
Sieviešu vītne |

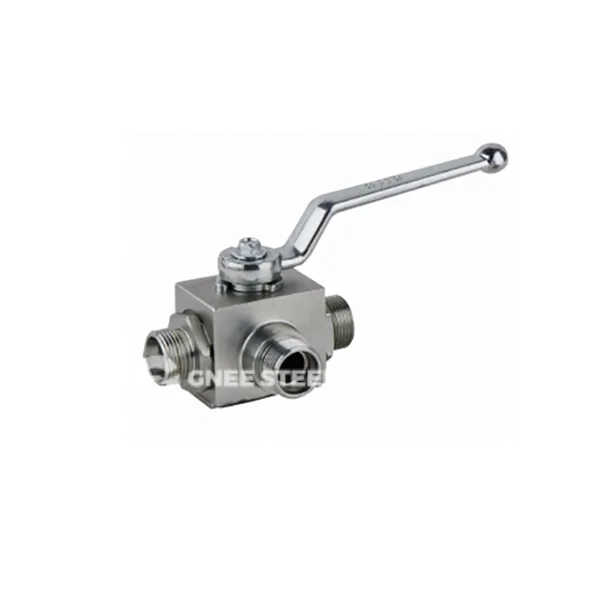

hidrauliskā bumbiņas vārsts
Pieteikumi
| A īrās | Cāzes | Pielīmējami modeļi un parametri |
|---|---|---|
| Konstrukcijas mašīna | Ekskavatora hidrauliskā izpildmehānisma kontrole | Yjzq-j10w tips, spiediena pretestība 31,5MPa, -29 grāds ~ 150 grāds |
| Nafta un gāze | Naftas un gāzes cauruļvadu ārkārtas izslēgšana ar sēru | Cietās blīvējuma lodīšu vārsts, 600 klase, temperatūras pretestība 550 grādu |
| Enerģija un spēks | Turbīnas ieplūdes plūsmas vadība hidroenerģijas stacijām | Hidrauliskās vadības lodīšu vārsts, plūsmas pretestības koeficients ir mazāks vai vienāds ar 0. 1, atbalstiet neelektrisko aizvēršanas vārstu |
| Ķēdes un farmaceitiski | Korozīva multivides nodošanas sistēma | 316L nerūsējošā tērauda korpuss + PTFE mīkstais blīvējums |
