3 Veids hidrauliskā bumbiņas vārsta apraksts
Trīsceļu hidrauliskā bumbiņas vārsts ir vārsts, kas kontrolē trīsceļu barotnes plūsmu, pagriežot bumbu. Tam ir augsta spiediena tolerance (līdz 31,5MPa) un plūsmas virziena pārslēgšanas funkcija (novirzīšanās, saplūšana vai robeža). Tās pamatstruktūra ietver:
Vārsta korpuss un kanāls: trīs ostas (ieplūde, izeja, filiāles ports), sadalīti L tipā (ortogonālā pārslēgšana) un T tipa (trīsceļu savstarpēji saistīti) atbilstoši plūsmas virzienam;
Bumba un blīvējums:
Peldošais lodīšu blīvējums (piemēram, KHB3K tips): bumba tiek piespiesta pret vārsta sēdekli ar hidrauliskās reakcijas spēku, lai panāktu divvirzienu nulles noplūdi;
Elastīgā priekšslodzes dizains (patents CN222746660U): bīdāmā deflektora + pavasara struktūra uzlabo atvēršanas un aizvēršanas drošību un samazina nodiluma ātrumu par 30%.
Funkcija un tipisks pielietojums
Multivides plūsmas virziena kontrole:
L tipa vārsta kodols: realizē divu cauruļvadu ortogonālu pārslēgšanu (piemēram, hidrauliskās sistēmas eļļas ķēdes apvērššanu);
T-veida vārsta kodols: atbalsta trīs kanālu savstarpējo sakaru komunikāciju vai vienkanāla robežu (piemēram, ķīmiskā reaktora padeves novirzīšana).
Augsts spiediens un korozijai izturīgi scenāriji:
Konstrukcijas mašīna: ekskavatora hidrauliskās eļļas ķēdes komutācija (spiediena izturība 31,5MPa, piemērota minerāleļļai/ūdens-etilēnglikola barotnei);
Enerģijas un ķīmiskā rūpniecība: augstas temperatūras izkausēta sāls enerģijas uzkrāšanas sistēma (316L nerūsējošā tērauda vārsta korpuss, temperatūras izturība 450 grādi).
Integration Integration:
Temperatūras un spiediena sensora integrācija (patents CN222717516U): vārsta korpuss, kas integrēts ar temperatūras/spiediena sensoru, atbalsta spiediena nomaiņu un datu uzraudzību.
3 veidu hidrauliskās lodīšu vārsta specifikācija
|
Produkta nosaukums |
3 veidu hidrauliskā bumbiņas vārsts |
|
Vidējs |
Ūdens, eļļa, gāze |
|
Materiāls |
Nerūsējošais tērauds |
|
Lielums |
1/4" 3/8" 1/2" 3/4" 1" |
|
Skrūvju vītne |
BSP iekšējais pavediens |
|
Iesaiņošanas metode |
Papīra kārbas+saplākšņa gadījumi |
|
Sūtījums |
Autors Alibaba Express jūs izvēlaties pa jūru, ar gaisu vai Express |
|
Maksājums |
T/T, Western Union, PayPal, Money Gram, Alibaba tirdzniecības pārliecība utt. |

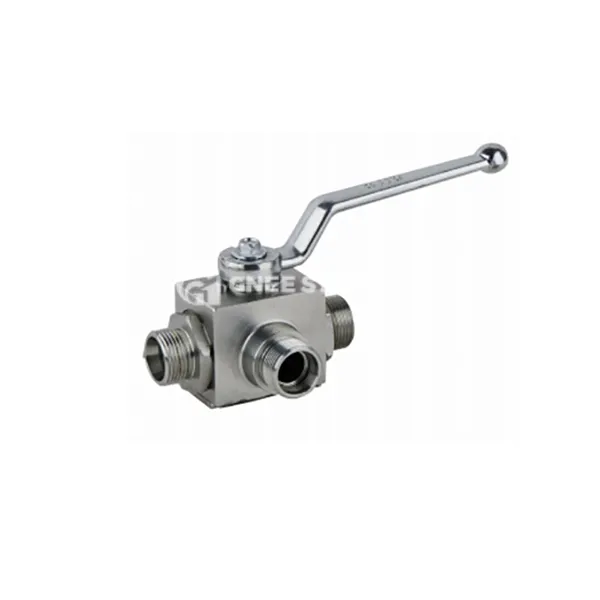

3 veidu hidrauliskā bumbiņas vārsts
Atlases ieteikumi:
Kodīgs barotne: priekšroka dodama 316L nerūsējošā tērauda vārsta korpusam + PTFE blīvējumam;
Augstas frekvences darbība: lodīšu gultņa vārsta sēdeklis (sākums un aizvēršana ir lielāks vai vienāds ar 100, 000 laiki)
