API6D īpaši nosaka projektēšanas, ražošanas un testēšanas prasības lodveida vārstiem, aizbīdņu vārstiem, pretvārstiem un noslēgvārstiem, ko izmanto liela attāluma cauruļvados.
API6D standarta piemērošanas joma galvenokārt ietver cauruļvadu sistēmas tādās nozarēs kā nafta, dabasgāze un ķīmija. Darba spiediens aptver 150. līdz 1500. klases līmeņus, un piemērojamais temperatūras diapazons ir no -28 °C līdz 300 °C,izņemot globusa vārstus. Standartā iekļautie vides veidi ir jēlnafta, attīrīta dabasgāze, skābās gāzes, akmeņogļu gāze, ūdens un ogļu virca. Salīdzinot ar vispārējiem vārstu standartiem, API6D lielāku uzsvaru liek uz cauruļvadu vārstu uzticamību un ilgtermiņa{3}}blīvēšanas veiktspēju skarbos darbības apstākļos.
Precīza drosele:Augstas veiktspējas-vārsti, kas paredzēti precīzai plūsmas regulēšanai.
API 6D darbības joma salīdzinājumā ar Globe Valve standartiem
Standarta seguma salīdzinājums
| Vārsta tips | API 6D (pipeline) | Primārā globusa vārsta standarts |
| Lodveida vārsti | Jā(Peldošs un krustojums) | API 608 / ASME B16.34 |
| Vārtu vārsti | Jā(Caur-cauruli/plāksni) | API 600/API 603 |
| Pretvārsti | Jā(Šūpoles / virzulis) | API 594/API 602 |
| Spraudvārsti | Jā | API 599 |
| Globusa vārsti | Nē | API 623 / API 602 / API 603 |
Plūsmas koeficients (Cv)Salīdzinājums (NPS 6, 300. klase)
| Vārsta tips | Dizains | Tipiski CvCv Vērtība |
Spiediena zudums |
| Pilna urbuma lodveida vārsts | API 6D | 4,500 - 5,200 | Nenozīmīgs |
| Plātņu vārtu vārsts | API 6D | 3,800 - 4,200 | Ļoti zems |
| Standarta globusa vārsts | API 623 | 450 - 600 | Augsts |
globusa vārsta specifikācijas
| Dizaina standarts | API 623 (liets tērauds), API 602 (kaltais tērauds), ASME B16.34 |
| Aci pret aci--(F-F) | ASME B16.10 |
| Spiediena reitings | klase 150, 300, 600, 900, 1500, 2500 |
| Izmēru diapazons | NPS no 1/2" līdz 24" (DN 15 līdz 600) |
| Beigt savienojumus | Atloka (RF, RTJ), sadurs{0}}metināšana (BW), ligzda-metināšana (SW), vītņota (NPT) |
| Spiediena pārbaude | API 598 (vārstu pārbaude un testēšana) |
| Darbība | Rokas ritenis, zobratu operators, elektriskie/pneimatiskie izpildmehānismi |
| Motora pārsega tips | Skrūvju pārsegs (BB), spiediena blīvējuma pārsegs (PSB), metināts pārsegs (WB) |
Globusa vārsta materiālu tabula
| Daļas nosaukums | Oglekļa tērauds | Nerūsējošais tērauds | Zemas temperatūras tērauds |
| Korpuss / Motora pārsegs | A216 WCB / A105 | A351 CF8M / F316 | A352 LCC / LF2 |
| Disks | A105 + 13Cr (cieta-seja) | F316 / CF8M | LF2 + 316 |
| Sēdeklis / Sēdekļa gredzens | Stellite pārklājums (cieta{0}}seja) | F316 + Stelīta pārklājums | F316 + Stelīta pārklājums |
| Stublājs | A182 F6a (13 Cr) | A182 F316 | A182 F316 |
| Iepakošana | Elastīgs grafīts | PTFE (teflons) | Elastīgs grafīts |
150., 300. un 600. klases lodveida vārsta izmēru tabula (mm)
| NPS | DN (mm) | 150. klase (F-F) | 300. klase (F-F) | 600. klase (F-F) | Augstums (atvērts) | Rokas ritenis (Ø) |
| 2" | 50 | 203 | 267 | 292 | ~350 | 200 |
| 2-1/2" | 65 | 216 | 292 | 330 | ~410 | 200 |
| 3" | 80 | 241 | 318 | 356 | ~450 | 250 |
| 4" | 100 | 292 | 356 | 432 | ~530 | 300 |
| 6" | 150 | 406 | 444 | 559 | ~650 | 400 |
| 8" | 200 | 495 | 559 | 660 | ~850 | 500 |
| 10" | 250 | 622 | 622 | 787 | ~1050 | 600 |
| 12" | 300 | 698 | 711 | 838 | ~1200 | 600 |
Globe vārstu rūpnīca
Smagas apkopes globusa vārsti: Spiediena blīvējuma motora pārsega modeļi 900. līdz 2500. klasei.
FAQ

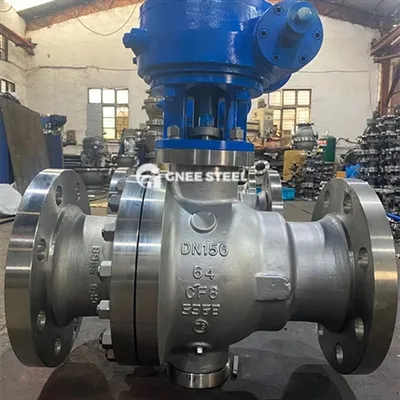

Kādi ir divi izplatītākie lodveida vārstu veidi?
Lodveida vārstu projektēšanai ir divas pamattehnoloģijas,peldošās bumbiņas dizains un lodīšu dizains, kas piestiprināts pie stūres. Galvenās lodveida vārsta sastāvdaļas ir: Vārsta korpuss – spiedtvertne, kurā ir sastāvdaļas, kas nepieciešamas, lai kontrolētu vai slēgtu plūsmu caur cauruli.

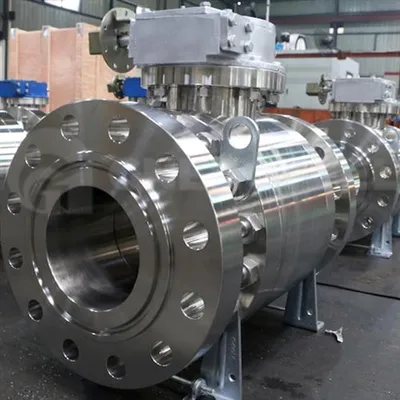

Kāda ir atšķirība starp API 6D un ASME?
API 6D koncentrējas uz cauruļvadu vārstiem, ko izmanto naftas un dabasgāzes sistēmās. Tas nodrošina īpašas prasības drošībai, izturībai un funkcionalitātei. ASME B16. 34 ir plašāks standarts, kas attiecas uz vārstiem dažādiem rūpnieciskiem lietojumiem, koncentrējoties uz spiediena-temperatūras rādītājiem, materiāliem un dizainu.
Kāda ir atšķirība starp API 6D un API 598?
API 598 nodrošina, ka plašs vārstu klāsts atbilst darbības standartiem. Lai gan API 6D koncentrējas uz cauruļvados izmantoto vārstu stingru pārbaudi. Izpratne par atšķirībām starp API 598 un API 6D var palīdzēt jums izvēlēties savam projektam vispiemērotāko vārsta specifikāciju.
