Augsta spiediena y tipa globusa vārsta apraksts
Augsta spiediena Y tipa globusa vārsts ir īpašs pieturas vārsts, kas paredzēts augstspiediena darba apstākļiem . Tā vārsta korpuss ir y formas un barotne tiek nogriezta vai regulēta ar vārsta diska lineāro celšanos un kritumu .}
Funkcijas
Low plūsmas pretestības dizains
Y formas plūsmas kanāls ir tuvu taisnai līnijai, samazinot plūsmas pretestību par vairāk nekā 60%, ar ievērojamu enerģijas taupīšanas efektu;
Vārsta diska sekundārais droseļvārsta virsmas dizains samazina blīvējuma virsmas erozijas bojājumus ar augsta spiediena barotni .
Ataptācija uz ārkārtējiem darba apstākļiem
Spiediena pretestība sasniedz 2500 mārciņu klasi (42MPa) , un temperatūras tolerance svārstās no -196 pakāpes līdz 540 grādiem ;
Chrome-molybdardum tērauda vārsta korpuss (F91/F92) pretojas superkritiskā tvaika erozijai ar 540 grādu .
Augstas uzticamības blīvējuma
Integrālais vārsta sēdeklis + metāla cietais blīvējums ar kalpošanas laiku vairāk nekā 100, 000 atveres un slēgšana;
SPIEDIENIET Pašaiziešanas struktūru: jo lielāks vidējs spiediens, jo stingrāks blīvējums .
Elastīga strukturālā konfigurācija
Vārsta vāku var projektēt kā vītņotu, metinātu vai noņemamu;
Atbalstiet elektrisko/pneimatisko disku, lai panāktu automātisku vadību .
Augsta spiediena y tipa globusa vārsta specifikācija
Design Standard: Sekojiet ASME B16.34 (spiediena un temperatūras vērtējums)
Strukturāls garums: atbilst AsMe B16.10 Kompakta specifikācija, apmēram par 20% īsāka nekā valsts standarts
SPRIEDE līmenis: aptver klasi 150 ~ 2500 mārciņas (līdz 42MPA)
Weling gala specifikācija: ligzdas metināšana (ASME B16.11) vai muca metināšana (ASME B16.25)
Valve ķermeņa materiāls:
Oglekļa tērauds (A105)
Nerūsējošais tērauds (F304/F316)
Hromija-molibdēna tērauds (F91/F92)
Sirvuma izsludināšana: stellīta karbīda apšuvums (stellīts 6/21, cietība ir lielāka vai vienāda ar HRC55)
INSPEKCIJAS Standarts: API 598 noplūdes tests (VI līmeņa nulles noplūde)

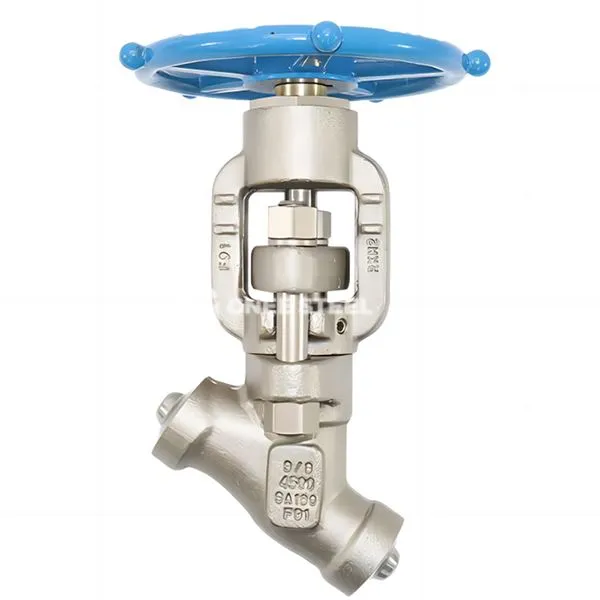

Augsta spiediena y tipa globusa vārsts
Pieteikumi
- Naftas ķīmijas
Hidrogenēšanas reaktora ieplūdes un izejas cauruļvadi (1500 mārciņu klase+);
Etilēna augstspiediena ierīce (pret sēru izturīgs materiāls NACE MR0175 sertificēts) .
- Elektriskā enerģija
Termiskās elektrības iekārtas galvenā tvaika cauruļvads (540 grāds /25MPa);
Katlu padeves ūdens sistēma (silfona blīvējums, lai novērstu noplūdi) .
- Deep aukstums un īpašs plašsaziņas līdzekļi
SDG uzglabāšanas un transporta sistēma (-196 grāds dziļi aukstā nerūsējošā tērauda vārsta korpuss);
Augstas tīrības skābes transportēšana (PTFE izklāts vārsta sēdeklis korozijas pretestībai) .
- Nuclear Energy un metalurgy
Kodolenerģijas salas papildu dzesēšanas sistēma (visa metāla ugunsdroša struktūra);
Sprādziena krāsns gāzes cauruļvads (izklāts ar nodilumizturīgu sakausējumu, lai pretestētu daļiņu erozijai) .
