A105 globusa vārsta apraksts
A105 globusa vārsts ir piespiedu blīvējuma vārsts, kas izgatavots no ASTM A105 kaltā tērauda, ko īpaši izmanto vidējas robežas un plūsmas kontrolei augstas temperatūras un augstspiediena cauruļvadu sistēmās. Tās galvenās iezīmes ir:
Materiālas pazīmes: A105 ir zema oglekļa satura kalts tērauds (līdzīgs 20 oglekļa tēraudam) ar augstu izturību, augstu temperatūru un augsta spiediena izturību un var izturēt darba apstākļus līdz 570 grādiem;
Pārdeva dizains: vārsta diska un vārsta sēdekļa blīvējošās virsmas bieži tiek metinātas ar cietu sakausējumu (piemēram, stellītu), kas ir izturīgs pret nodilumu un izturīgs pret eroziju, un sasniedz divvirzienu cieši blīvējumu;
Strukturālā forma: tā atbalsta pilnu diametru vai samazinātu diametra dizainu, un vārsta vāks tiek izmantots pašpārliecinošs, vītņots vai metināts savienojums, lai pielāgotos dažādiem instalācijas scenārijiem.
A105 globusa vārsta specifikācija
Astm A105\/A105m: norāda vārstu kalumu ķīmisko sastāvu un mehāniskās īpašības;
Gb\/t 12228-2006 : ķīniešu standarts norāda oglekļa tērauda kalnu tehniskos apstākļus.
Design un ražošanas standarti:
Ansi B16.34: augsta spiediena vārsta dizaina specifikācija, kas aptver 150 ~ 2500 spiediena līmeni;
Asme B16.25: strukturālie izmēri un rievas prasības muca metināšanas galiem;
Jb\/t 3595: vietējās spēkstacijas vārsta pieņemšanas standarts, pārbaudot izturību un blīvēšanas veiktspēju
Funkcijas
SPRIEDE UN TEMPERATŪRA pretestība:
Spiediena diapazons: Aptverošā klase 150 ~ 2500 klase (PN16 ~ PN420), atbalstot 16 ~ 32MPA augsta spiediena scenārijus;
Temperatūras diapazons: -29 grāds ~ +570 grāds, augstas temperatūras modeļi ir piemēroti spēkstacijas tvaika sistēmām.
Darbības uzticamība:
Ātra atvēršana un aizvēršana: vārsta diskā ir īss gājiens (maksimālā plūsma tiek sasniegta, kad nominālais diametrs tiek atvērts ar 25%~ 30%), un atveres un aizvēršanas laiks ir īss;
Trieciena izturīgs dizains: slāpēšanas svars līdzsvaro aizvēršanas griezes momentu, lai novērstu ūdens āmura efektu.
Apkopes ērtība:
Tiešsaistes apkope: galvenā korpusa apgrieztā blīvēšanas struktūra samazina izslēgšanas uzturēšanas biežumu;
Iepakojuma optimizācija: Divkāršā iesaiņojuma piedurkne tiek automātiski koriģēta, lai samazinātu noplūdes risku.

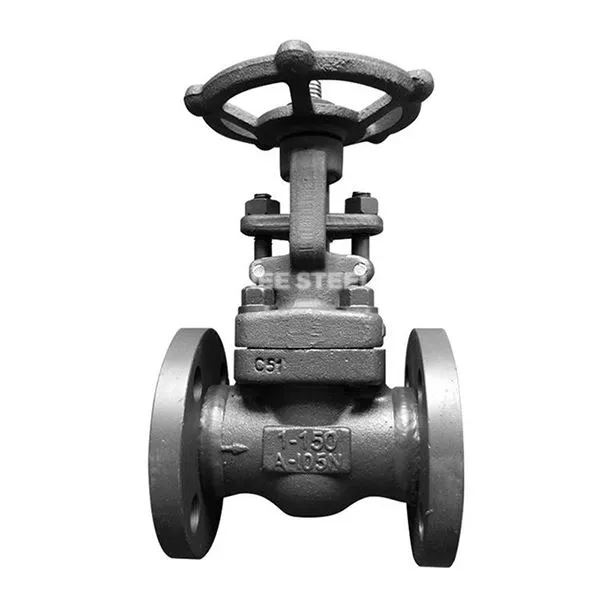

A105 globusa vārsts
Atlases ieteikumi
Darba stāvokļa pielāgošanās:
Augsta spiediena un augstas temperatūras scenārijs: priekšroka tiek dota 1500. klasei vai augstāk, un vārsta korpusa materiāls ir hroma-molibdēna tērauds (WC6);
Korozīva vide: blīvēšanas virsma ir metināta ar cieto sakausējumu, un vārsta kāts ir izgatavots no 316 nerūsējošā tērauda korozijas aizsardzībai.
Darbības režīma izvēle:
Bieža atvēršana un aizvēršana: konfigurējiet pneimatisko vai elektrisko izpildmehānismu (jāatbilst IP67 aizsardzības līmenim);
Manuāla darbība: DN mazāks vai vienāds ar 80 vārstiem var izmantot tārpu pārnesumu kasti, lai samazinātu darbības griezes momentu.
Instalācijas forma:
Ierobežots telpas scenārijs: atlasiet metināšanas galu vai kompakto atloka savienojumu (ANSI B16.5);
Biežas demontāžas prasības: priekšroka tiek
