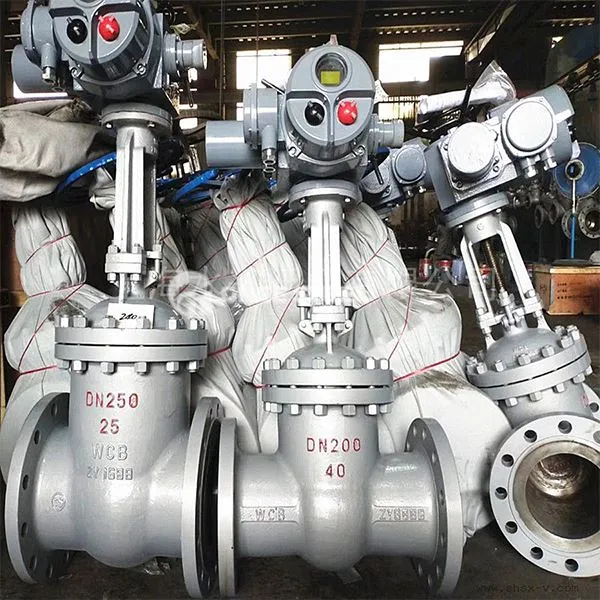

Elektrisko vārtu vārsta apraksts
Elektrisko vārtu vārsts ir automatizēts vārsts, kas virza vārtus, lai vertikāli pārvietotos caur elektrisko izpildmehānismu, lai panāktu šķidruma ieslēgšanu/izslēgšanu vai regulēšanu. Tas ir piemērots tālvadības pults un precīzai rūpniecisko cauruļvadu sistēmu plūsmas pārvaldībai14. Tās galvenās iezīmes ir tādas, ka tas atbalsta pilnu atvēršanu, pilnīgu slēgšanu un daļēju regulēšanas funkcijas (regulēšanas tipam) un ir piemērota augstas temperatūras, augsta spiediena un sarežģītiem multivides scenārijiem.
Pamata struktūra un komponenti
Valve ķermenis un vārti:
Valve Body: lielākoties izgatavots no tērauda tērauda, nerūsējošā tērauda vai kaļamā dzelzs ar spiediena novērtējumu līdz PN40 (2500. klase), kas piemērots augstas temperatūras un augstspiediena apstākļiem; Gate: sadalīts ķīļa vārtos (divvirzienu blīvējumā) un paralēlos vārtos (zema spiediena scenārijs), naža tipa vārti tiek īpaši izmantoti barošanas ierīcēm, kas satur šķiedras un daļiņas (piemēram, celulozi, notekūdeņus).
Drive ierīce:
Elektriskais pievads: tas sastāv no motora, reducēšanas mehānisma (tārpu pārnesumu vai pārnesumu komplekta), ceļojuma slēdzis un vadības sistēmas, un atbalsta attālo PLC/DCS signāla kontroli;
Transmisijas komponenti: vārsta kātu pievads virza uz augšu un uz leju, lai vadītu vārtus, lai atvērtu un aizvērtu. Daži modeļi ir aprīkoti ar universālu augšējo struktūru, lai uzlabotu blīvējuma pielāgojamību.
Seal Design:
Blīvēšanas virsma ir izgatavota no karbīda aerosola (piemēram, kobalta sakausējuma) vai elastīgā vārsta sēdekļa (EPDM/NBR), un noplūdes ātrums atbilst VI klases standartam;
Spiediena pašaiziešanas vārsta pārsega dizains uzlabo blīvējuma efektu caur vidēju spiedienu.
Elektrisko vārtu vārsta specifikācija
|
Pieteikums |
Ģenerāldirektors |
|
Izcelsmes vieta |
Ķīna |
|
Henāns |
|
|
Spēks |
Elektrisks |
|
Barotnes temperatūra |
Normāla temperatūra |
|
Struktūra |
Vārti |
|
Pielāgots atbalsts |
Oriģināls |
|
Produkta nosaukums |
Atlocīts vārtu vārsts |
|
Lielums |
2in, 2 1/2in, 3in, 4in, 5in, 6in, 8in |
|
Temperatūra |
Normāla temperatūra |
elektrisko vārtu vārsts
Pieteikumi
Enerģija un ķīmiskā rūpniecība: augstas temperatūras tvaika un kodīgu ķīmisko cauruļvadu nogriešana un regulēšana;
Vides aizsardzība un pašvaldības administrācija: notekūdeņu attīrīšana, piemaisījumu atdalīšana un plūsmas kontrole ūdens augu sistēmās;
Rūpnieciskā automatizācija: integrācija ar PLC/DCS sistēmām, lai panāktu naftas un enerģijas cauruļvadu attālinātu pārvaldību
