Augošā kāta aizbīdņa vārsta kāta uzgrieznis atrodas uz motora pārsega vai kronšteina, un, atverot un aizverot vārtus, kāts tiek pacelts un nolaists, pagriežot kāta uzgriezni. Šī struktūra ir labvēlīga vārsta kāta eļļošanai, un atvēršanas un aizvēršanas pakāpe ir acīmredzama, tāpēc to plaši izmanto. Parasti uz pacelšanas kāta ir trapecveida vītnes, caur uzgriezni vārsta augšpusē un vadotnes rievu vārsta korpusā, rotācijas kustība tiek mainīta uz lineāru kustību, tas ir, darba griezes moments tiek mainīts uz darba vilci. . Atvērtus kāta aizbīdņu vārstus parasti izmanto gadījumos, kad vārsta kāta stāvoklis ir bieži jāuzrauga vai jāvada manuāli, piemēram, dažos mazas plūsmas un zema spiediena cauruļvados.
API 600 oglekļa tērauda augošā kāta vārsta specifikācija
|
Izmērs: |
2" līdz 60" |
|---|---|
|
Korpusa materiāls: |
Čuguns vai čuguns |
|
Sēdvieta: |
Metāla sēdeklis vai mīksts sēdeklis |
|
Savienojuma forma: |
Atloka |
|
Vārsta stieņa vītnes pozīcija: |
Ārējais vārtu vārsts |
|
Pielietojums: |
Ūdens rūpnieciskā izmantošana |
|
Materiāls: |
Oglekļa tērauds, nerūsējošais tērauds, leģētais tērauds |
|
Blīvējuma virsma: |
Nažu vārti |
Izmēri (Mm) un svars 150. klase
|
DN |
L |
D |
D1 |
b |
Z-φd |
H |
Hmax |
D0 |
Svars (kg) |
|
2" |
55 |
152 |
120.5 |
16 |
4-φ19 |
302 |
356 |
240 |
11 |
|
2-1/2" |
55 |
178 |
139.5 |
18 |
4-φ19 |
317 |
382 |
240 |
12.5 |
|
3" |
55 |
190 |
152.5 |
19 |
4-φ19 |
340 |
416 |
240 |
17.5 |
|
4" |
55 |
229 |
190.5 |
20 |
8-φ19 |
377 |
474 |
280 |
20.5 |
|
5" |
60 |
254 |
216 |
20 |
8-φ22 |
430 |
591 |
280 |
30.5 |
|
6" |
60 |
279 |
241.5 |
20 |
8-φ22 |
525 |
735 |
360 |
40 |
|
8" |
70 |
343 |
298.5 |
22 |
12-φ25 |
670 |
870 |
360 |
55 |
|
10" |
80 |
406 |
362 |
22 |
12-φ25 |
771 |
1021 |
400 |
76 |
|
12" |
80 |
483 |
432 |
25 |
12-φ25 |
895 |
1175 |
400 |
102 |
|
14" |
90 |
533 |
476 |
25 |
16-φ29 |
982 |
1332 |
500 |
150 |
|
16" |
100 |
597 |
540 |
28 |
16-φ29 |
1245 |
1645 |
500 |
210 |
|
18" |
120 |
635 |
578 |
28 |
16-φ32 |
1338 |
1785 |
500 |
245 |
|
20" |
120 |
698 |
635 |
30 |
20-φ32 |
1468 |
1875 |
500 |
310 |
|
24" |
130 |
813 |
479.5 |
30 |
20-φ35 |
1658 |
2166 |
720 |
370 |

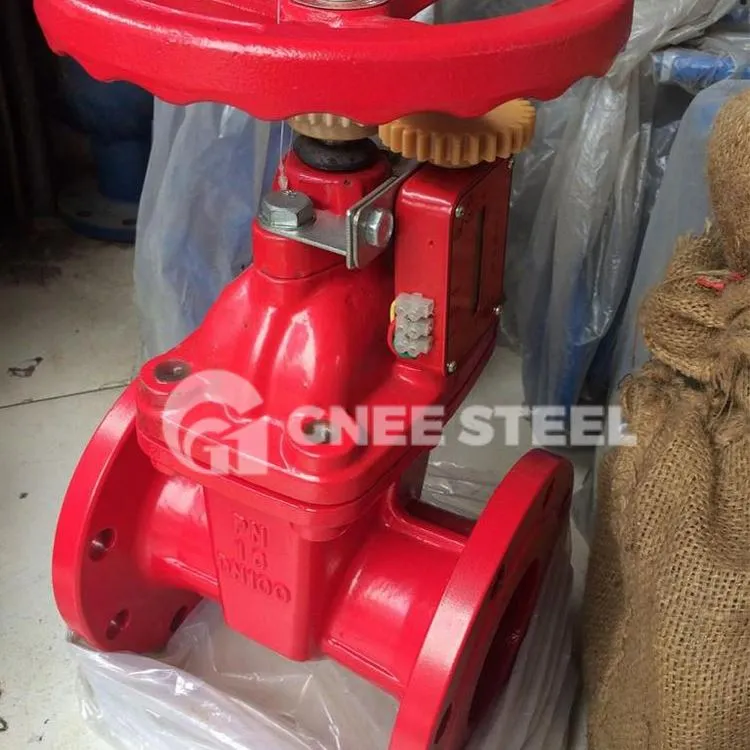

Oglekļa tērauda augošā kāta vārsts
