y Tips Peckst vārsta apraksts
Y tipa pretvārsts ir automātisks vārsts, kam raksturīgs racionalizēts vārsta korpuss. Tas virza vārsta disku, lai atvērtu un aizvērtu paša barotnes spiedienu, lai novērstu cauruļvadā šķidruma plūsmu un aizsargātu sūkņus, motorus un citu aprīkojumu no apgrieztā trieciena. Tās pamatfunkcijas ietver:
Virai plūsmas kontrole: ļauj barotim iziet tikai vienā virzienā un bloķē aizmugures plūsmu;
Augstas temperatūras un augstspiediena pretestība: plašs piemērojamais temperatūras diapazons (-40 pakāpe līdz +550 pakāpe), maksimālais spiediens līdz PN320 (apmēram 42MPa);
Serozijas pretestība un nodiluma pretestība: īpaša blīvēšanas struktūra samazina blīvējuma virsmas erozijas bojājumus ar barotni.
Pamatstruktūras iezīmes
Valve ķermeņa un savienojuma metode:
Y tipa racionalizācijas dizains: samaziniet šķidruma pretestību (salīdzinot ar tradicionālo taisnu veidu) un samazina spiediena zudumu;
Multi-formas savienojums: atbalstīt metināšanu, atloku vai vītņotu savienojumu (piemēram, NPT pavediens), pielāgoties dažādām cauruļvadu prasībām;
Valve atloks un blīvējums:
LIFT vai lodīšu vārsta atloks: Pacelšanas vārsta atloks ir metināts ar cietu sakausējumu caur vadotnes ribām, lai uzlabotu nodiluma izturību; Bumbas vārsta atloks izmanto ar gumijas pārklājumu vai atsperi, lai palīdzētu ātri slēgt;
Double blīvēšanas tehnoloģija: blīvēšanas virsma pieņem kobalta bāzes cieto sakausējuma apšuvumu vai PTFE mīksto blīvējumu, kas ir piemērots ūdenim, tvaikam, eļļai un kodīgai barotnei;
y tipa pretvārsta specifikācija
Vītnes beigas: ANSI B2.1, BS21,1S07/1
Spiediena vērtējums: 800PSL (PN40)
SEAL: metāls līdz metālam, PTFE, EDPM
Darba temperatūra -25 grāds +180 grāds
Materiāls: CF8M, CF8.CF3M, WCB
Pārbaudes pārbaude: APL 598, EN 12266

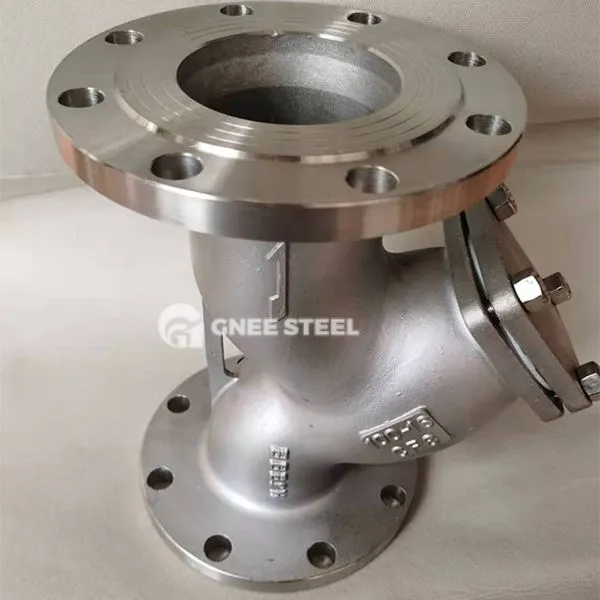

y tipa pretvārsts
Pieteikumi
| Industrial | Adaptācijas prasības | gadījums |
|---|---|---|
| Naftas ķīmijas | Augstas temperatūras un augsta spiediena tvaika/kodīga vidēja cauruļvadu līnija (piemēram, reaktora izejas cauruļvadi) | Pn4. 0 MPA skāba vidēja piegādes sistēma |
| Power System | Pretkondensāta atpakaļ plūsma katlu padeves ūdens sistēmā | Tvaika ģeneratora komplekta cirkulācijas cauruļvads |
| Nuclear Power/Aerospace | Drošības kontrole ekstremālos apstākļos | Kodolreaktora dzesēšanas shēma |
