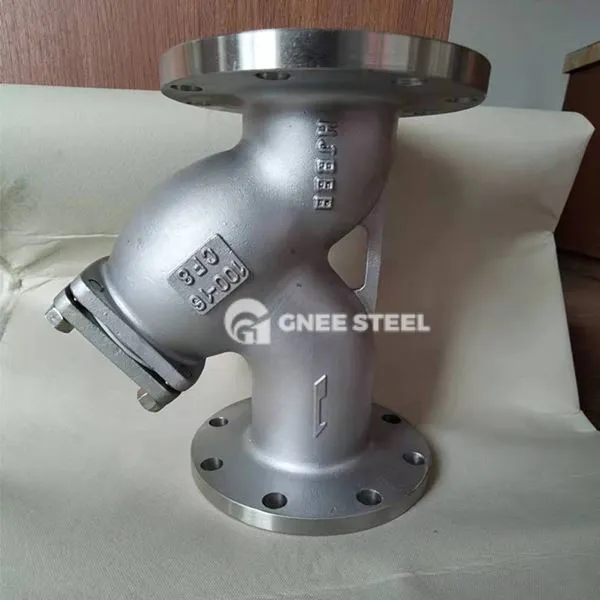

y Pekam vārsta apraksts
Y tipa pretvārsts ir vārsts, kas realizē vienvirziena plūsmas kontroli caur vārsta diska vai atsperes atiestatīšanas spēku. Tās īpašība ir tāda, ka vārsta korpuss ir veidots ar Y formas plūsmas kanālu, kas var ievērojami samazināt plūsmas pretestību un blīvēšanas virsmas eroziju ar barotni.
Y tipa pretvārsti tiek plaši izmantoti šādos laukos, pateicoties to zemajai plūsmas pretestības projektēšanai, ātrai aizvēršanas spējai un augsta spiediena pretestībai:
Petroķīmiskais un enerģijas transports
Izmanto sašķidrinātās dabasgāzes (SDG) cauruļvados un naftas un gāzes uzglabāšanas un transporta sistēmās, lai novērstu naftas un gāzes plūsmu no aprīkojuma bojājumu vai drošības negadījumu nodarīšanas;
Pielāgots ar augstas temperatūras un augstspiediena tvaika cauruļvadiem (piemēram, termoelektrostaciju galvenajai tvaika sistēmai) ar temperatūras izturību līdz 550 grādiem, aizsargājot tvaika turbīnas un katlu aprīkojumu.
Ūdens ārstēšana un pašvaldības inženierija
Kontrolēt ūdens plūsmas virzienu ūdens augos un notekūdeņu attīrīšanas iekārtās, lai novērstu notekūdeņu plūsmu no tīra ūdens avotu piesārņojošiem;
Samaziniet ūdens āmura efektu ēkas ūdens padeves un kanalizācijas sistēmās (īpaši daudzstāvu ēkās), lai izvairītos no cauruļvada plīsuma riska.
Power un rūpniecības sistēmas
Novērst vidēju atpakaļ plūsmu cirkulējošās dzesēšanas ūdens sistēmās ar kodolenerģiju un termisko elektrostacijām, lai nodrošinātu sūkņu grupu un siltuma apmaiņas aprīkojuma drošu darbību;
Izolējiet kodīgu vidēju plūsmu ķīmisko reakciju ierīcēs, kā arī izmantojiet nerūsējošā tērauda vārsta ķermeņus un cieto blīvēšanas struktūras, lai pagarinātu kalpošanas laiku.
Marīna inženierija un īpašā vide
Seawater atsāļošanas sistēmās un kuģu balasta ūdens pārvaldībā 316L nerūsējošā tērauda vārsta ķermeņi un EPDM blīvējumi tiek izmantoti, lai pretotos jūras ūdens korozijai;
Skābi vai sārmainas barotnes piegādes cauruļvadi (ar pH vērtību 5-10) tiek izsmidzināti ar epoksīda sveķiem, lai uzlabotu izturību pret koroziju.
y pretvārsta specifikācija
| Produkta apraksts | Y tipa pretvārsts |
| Nominālais diametrs | 3/8 "~ 4" (DN10 ~ DN100) |
| Darba temperatūra | -20 DEG. C ~ 120 grādus. C (dažādu materiālu pakalpojumu temperatūras diapazons var atšķirties) |
| Darba spiediens | Class150, PN10, PN16, 200wog, 400wog, 600wog |
| Galvenie materiāli | SS304, SS316, CF8, CF8M |
| Sēdekļu struktūra | EPDM, FPM vai PTFE |
| Blīve | Ptfe |
| Projektēšanas standarts | ASME B16.34, ISO STD |
| Konstrukcijas garums | ANSI un ražošanas standarts |
| Savienojuma beigas | Vīriešu NPT, sieviešu npt, vīriešu BSP, mātīte BSP |
| Beidzas ar standartu | ASME B1.20.1, ISO STD |
| Testa standarts | ISO5208 |
| Pieteikums | Auksts/karsts ūdens, eļļa, gāze |
y pretvārsts
Atlases un apkopes specifikācijas
Key punkti atlasei
Piespiedes atbilstība: paaugstināta spiediena scenārijiem ir priekšroka kaltam tēraudam virs 300 klases, un zema spiediena scenārijiem var izvēlēties tēraudu vai misiņu;
Medium adaptācija: 316L nerūsējošā tērauda vārsta korpuss + fluorubber blīvējuma gredzens ir nepieciešams kodīgām barotnēm;
Instalācijas virziens: celšanas tips ir jāuzstāda vertikāli, un šūpošanās veidu var uzstādīt horizontāli vai vertikāli (ir jāpārliecinās vārpstas horizontalitāte).
SAISTĪBAS IETEIKUMI
Pārbaudiet blīvējuma virsmas nodilumu (rievas dziļums ir mazāks vai vienāds ar 0. 1mm) un vadotnes piedurknes elastību katru gadu;
Nopīriet vārsta dobumu ik pēc 6 mēnešiem barotnēm, kas satur cietas daļiņas, lai novērstu traucējumus
