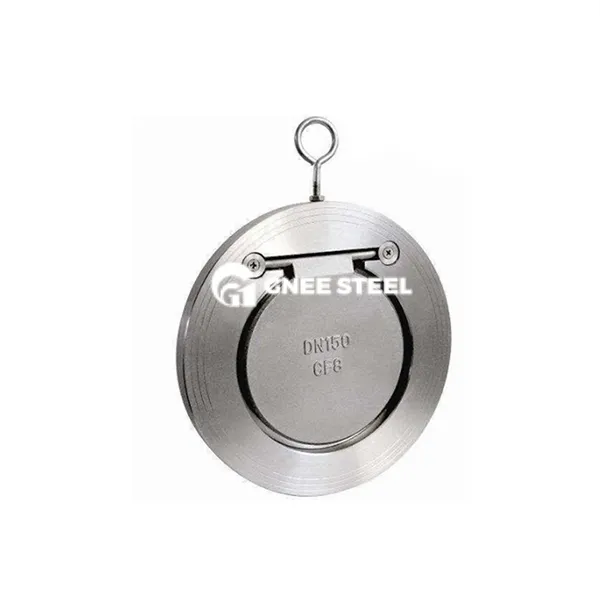

Nerūsējošā tērauda vafeļu šūpoles pretvārsts

Nerūsējošā tērauda vafeļu šūpošanās pretvārsts ir automātisks vārsts, kas kontrolē vārsta diska atvēršanu un aizvēršanu caur spēku, ko rada pašas barotnes plūsma. To īpaši izmanto, lai novērstu cauruļvadā esošās barotnes plūsmu, un tam ir divkāršās vafeļu savienojuma un šūpoles struktūras īpašības. Tās pamatfunkcijas ietver:

Vidējas plūsmas novēršana: vienvirziena šķidruma plūsmas nodrošināšana, lai izvairītos no sūkņu, konteineru un citu aprīkojuma bojājumiem aizmugures plūsmas dēļ;

Automātiska atvēršana un aizvēršana: Ārēja jauda nav nepieciešama, lai sasniegtu darbību, paļaujoties uz šķidruma spiedienu un vārstu disku.

Darba princips
Uz priekšu plūsma: Vidēja spiediens nospiež vārsta atloku, lai pagrieztos ap asi, lai atvērtu, un šķidrums vienmērīgi iet; Reversā plūsma: Kad vidējs spiediens izzūd vai apgriezās, vārsta atloks ātri aizveras ar smaguma (vai atsperes spēka) iedarbību, lai bloķētu apgriezto plūsmu.

1. Darba spiediens: 1. 0 MPA/1,6MPA/2,5MPA

2. Darba temperatūra: NBR: 0 grāds -+80 grāds EPDM: -10 grāds -+120 grāda viton: -20 grāds -+180 grāda grāds

3. Acā aci pret aci saskaņā ar ANSI 125/150

4. atloks atbilstoši en 1092-2, ANSI 125/150 utt.

5. Pārbaude: DIN3230, API598

6. Vidējs: svaiga ūdens, jūras ūdens, pārtikas sīkumi, visa veida eļļa, skābe, sārmains šķidrums utt.

Galvenās funkcijas

• ‌Korozijas izturība‌: nerūsējošā tērauda materiāls ir piemērots ļoti kodīgiem barotnēm (piemēram, slāpekļskābei, etiķskābei) un augstas temperatūras videi‌; ‌
• Zema plūsmas pretestības dizains‌: pilna diametra struktūra samazina spiediena zudumu un ir piemērota augstas plūsmas cauruļvadiem‌; ‌
• Ātra reakcija‌: šūpoles vārsta disks ir jutīgs un tam ir īss aizvēršanas laiks, kas efektīvi samazina ūdens āmura triecienu‌; ‌
• Viegla apkope‌: Modulārais dizains atbalsta ātru izjaukšanu, kas ir ērta cauruļvada piemaisījumu tīrīšanai vai blīvējumu nomaiņai‌



Nerūsējošā tērauda vafeļu šūpoles pretvārsts



Pieteikumi

Ķīmiskā rūpniecība: skābes un sārmu vidēju cauruļvadu aizsardzība pret plūsmu;
Ūdens attīrīšanas sistēma: ūdens padeves un kanalizācijas sūknēšanas staciju un notekūdeņu attīrīšanas iekārtu plūsmas kontrole;
Enerģijas lauks: vienvirziena griezums no augstas temperatūras tvaika, naftas un gāzes cauruļvadiem

Atlases un uzstādīšanas punkti

‌ SPRESSURE līmenis‌: jāatbilst cauruļvada nominālajam spiedienam (piemēram, PN10, PN16); ‌Media raksturojums‌: 316L nerūsējošā tērauda vārsta korpuss un PTFE blīvējums ir vēlams kodolīviem barotnēm; ‌ Instalācijas virziens‌: ir pieņemami gan horizontāli, gan vertikāli cauruļvadi, nodrošinot, ka vārsta diska rotācijas ass atbilst gravitācijas virzienam‌.
