Atloka sasvēršanas diska pretvārsta vārsta disks ir tauriņa formas slīps disks, kas uzstādīts uz vārsta vārpstas. Vārsta ligzda ir speciāls peldošs, elastīgs metāla cieta blīvējuma veids, kas nodrošina, ka vārsta ligzda var automātiski regulēt savu pozīciju ar vārsta disku. Vārsta ligzdas blīvējuma virsma ir daļa no slīpa konusa, un blīvējuma līnija, kas veidojas starp vārsta ligzdu un vārsta disku, ir aptuveni elipsveida līkne. Leņķis starp šīs līknes plakni un vārsta plūsmas kanāla viduslīniju ir 60 grādi. Aptuveni eliptiskās blīvējuma līnijas garā ass veido ekscentrisku leņķi ar konusa asi, kas nozīmē, ka konusa ass, kurā atrodas vārsta ligzdas blīvējuma virsma, un vārsta korpusa plūsmas kanāla viduslīnija veido otru ekscentrisko leņķi 15. grāds ~20 grādi . Attiecīgi tiek izlīdzināta arī vārsta diska rotācijas ass ass.
slīpuma diska pretvārsta specifikācija
Galvenā parametra specifikācija
Dizains un ražošana: API594,API 6D,JB/TB8937;
Aci pret aci un no gala līdz galam: API594,API6D,DIN3202,JB/T8937;
Spiediena-temperatūras vērtējums: ASME B16.34,DIN2410,GB/T9124,HG20625,SH3406,JB/T74;
Pārbaude un pārbaude: API598, JB/T9092;
Caurules atloks: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47.
Produktu klāsts
Korpusa materiāls: oglekļa tērauds, nerūsējošais tērauds, leģētais tērauds, bronza
Nominālais diametrs: 2"~24" (DN50 ~ DN600)
Beigu savienojums: RF, RTJ, BW
Spiediena diapazons: klase 150–2500 (PN16–PN150)
Darba temperatūra: -196ºC~+560ºC

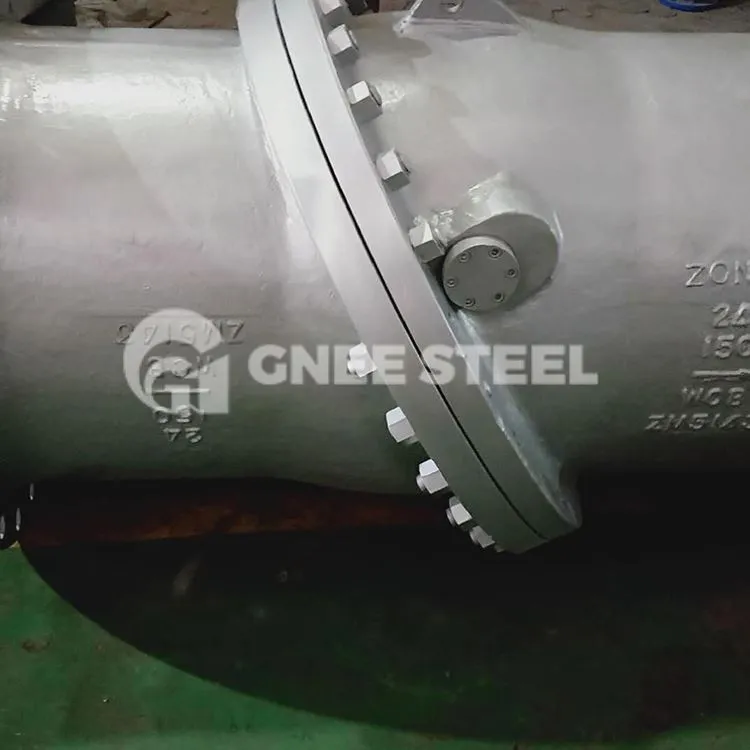

Atloku slīpuma disku pretvārsti
FAQ
1. Kāds ir jūsu MOQ?
Mūsu MOQ parasti ir 1 gab.
2. Kāds ir jūsu piegādes laiks?
Mūsu piegādes laiks ir aptuveni 25-30 dienas.
3. Kādi ir jūsu maksājumu noteikumi?
Mēs pieņemam T/T, 100% L/C, Western Union un tā tālāk.
4. Vai jūs varētu nodrošināt bezmaksas paraugus?
Parasti mēs piedāvājam bezmaksas paraugus, bet klienti sedz kravas izmaksas.
