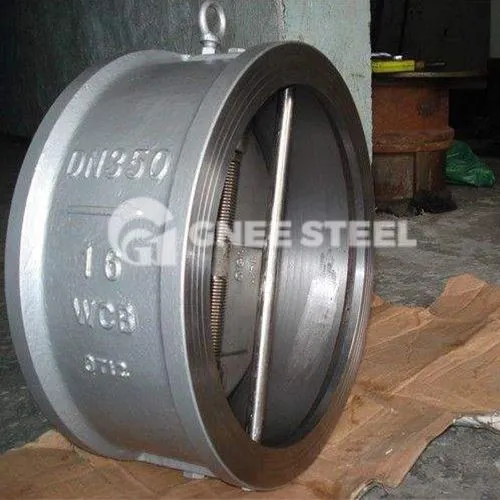

Disku pretvārsts ir jauna veida pretvārsts, kas izstrādāts, apvienojot daudzu gadu vārstu ražošanas tehnoloģiju ar ārzemju progresīvu produktu dizainu. Tās galvenā priekšrocība ir pārvarēt pagrieziena pretvārstu un pacelšanas tipa augšējo atgaitas vārstu ietekmi darba apstākļos. , ūdens āmura parādība, panākot darbību bez triecieniem.
Izstrādāts un ražots atbilstoši API 6D, ASME B16.34 vai ekvivalentam.◆ PT vērtējumi pēc ASME B16.34
» Aci pret aci izmēri API 6D vai ASME B16.34 ◆ Atloku gali līdz ASME B16.5
» Sadurmetināšanas gali uz ASME B16.25 ◆ Vārstu marķējums uz MSS SP-25
»Pārbaudīt un testēt atbilstoši API 598 vai API 6D
» Izmēri svārstās no 2" līdz 30"
» Spiediena reitingi no 150. līdz 600. klasei, PN16 līdz PN100
» Gala savienojumi ar atloku RF vai RTJ, sadurmetināšanas vai rumbas galos
» Strukturēts divdaļīgā skrūvējamā korpusā, viengabala spiediena hermetizētā korpusā
» Tiek piedāvāti dažādi korpusa un apdares materiāli, tostarp oglekļa tērauds ASTM A216 WCB, WCC, zema oglekļa tērauda LCB, LCC, leģētais tērauds WC6, WC9, C5, nerūsējošais tērauds CF8, CF8M, CF3, CF3M, dupleksais un super dupleksais tērauds A890 GR. 4A, 5A vai F51, īpašie materiāli, Monel, Alu. Bronzas C95800, 95600 utt. Var nodrošināt pārklājumus, lai palielinātu izturību pret koroziju vai nodilumizturību. Var tikt piegādāti arī cietie pārklājumi un metinātie pārklājumi. Sēdekļi Papildu opcijas ar metāla savienojuma vai burbuļu necaurlaidīgu elastīgu.
» Papildu apvedceļa sistēma, Dashpot un pretsvara montāža.
- Iespējas
1. Zema plūsmas pretestība
Racionalizētais vārsta korpuss un vārsta ligzdas plūsmas laukums ir vairāk nekā 1,4 reizes lielāks par cauruļvada plūsmas laukumu. Tāpēc, kad vārsta disks atveras 40º gājiena leņķī, var sasniegt pilnu plūsmas laukumu un plūsmas pretestība ir diezgan maza.
2. Zema pašaizvēršanās spiediena starpība
Pilnībā atvērtā plūsmas ātrums ir zems. Pateicoties vārsta diska slīpajam lielajam ekscentriskajam dizainam un divu vārpstu fiksētajam tipam, vārpstas blīvējums ir droši noslēgts. Vārsta disks un vārpsta ir savienoti ar eņģēm un aprīkoti ar pašeļļojošiem gultņiem, lai samazinātu berzi.
Tāpēc atvēršanas un aizvēršanas spiediena starpība var būt mazāka par 19 kPa, un pilnībā atvērtais plūsmas ātrums ir aptuveni 2 m/s, kas ir daudz mazāks nekā citiem pagrieziena pretvārstiem, un tam nevajadzētu iestrēgt notekūdeņu vidē.
3. Labs blīvējums
4. Lieliskas dinamiskās īpašības
Iepriekšminēto strukturālo īpašību dēļ, mainoties ūdens plūsmai, vārsta disks ātri reaģē. Kopā ar mazo 40º gājiena leņķi un liela diametra ūdens plūsmas novirzīšanu vārsta diska trieciena spēks pret buferierīci tiek samazināts līdz minimumam, un bufera cilindrs ievērojami samazina vārsta diska ietekmi uz bufera ierīci. Samazina ūdens āmuru, kad sūknis ir apturēts, un nodrošina klusu izslēgšanos.
5. Ilgs mūžs
Unikālais metāls pret metālu, divu ekscentru un noliekta konstrukcija ļauj vārsta diskam ātri atdalīties no vārsta ligzdas, kad tas tiek atvērts. Berzes griezes moments ir ārkārtīgi mazs un efektīvi aizsargā blīvējuma virsmu. Vārsta ligzdas konusa virsmas blīvējuma dizains ļauj vārsta diskam pēc aizvēršanas pašatslēgties. Turklāt uzticamu blīvējumu var panākt zem pretspiediena. Pēc pārbaudes, pat pēc atvēršanas un aizvēršanas 100,{5}} reizes, tā blīvējuma veiktspēja joprojām atbilst un ir augstāka par pretvārsta noplūdes indeksu. Statiskā vārpstas konstrukcija padara vārsta disku tikai berzi ar gultni atvēršanas un aizvēršanas laikā, un pats vārpstas blīvējums ir statisks blīvējums, kas ir ļoti uzticams.
