V porta lodveida vārsta apraksts
V-porta lodveida vārstā vārsta korpusa iekšpusē ir lode ar V-veida iegriezumu. Šī bumba mijiedarbojas ar vārsta ligzdu, un, kad bumba griežas, tā maina V-veida atveres leņķi, lai kontrolētu šķidruma plūsmas šķērsgriezuma laukumu. Šis dizains nodrošina precīzu plūsmas kontroli un regulēšanu. V-portu lodveida vārstiem parasti ir viena sēdekļa konstrukcija, kas nozīmē, ka tiem ir tikai viens blīvējuma punkts. Šis dizains uzlabo blīvējuma veiktspēju un samazina noplūžu iespējamību.
V porta lodvārsta specifikācija
| Izmēru diapazons | NPS ¼ līdz 12 / DN 6 līdz 300 |
| Korpusa materiāli | Nerūsējošais tērauds (CF8M), oglekļa tērauds (WCB) |
| Temperatūras diapazons | -50 grādi F līdz 650 grādiem F (-46 grādi līdz 343 grādiem) |
| Stumbra materiāli | ASTM A479 tips 316 ASTM A564 tips 17-4PH ASTM A182 tips F51 |
| Maksimālais pieļaujamais darba spiediens | ASME klase 150, 300, 600 EN 1092 PN10, 16, 25, 40 |
| Sēdekļu materiāli | Standarts: Tek-Fil® PEEK, RPTFE, TFM, metāls |
| Izslēgšanas vērtējums | VI klase |
| Bumbu materiāli | 316, nerūsējošais tērauds (CF8M) |
| Ķermeņa stils | Vītņots, uzmavas metinājums, sadurmetinājums, atloku gals |
| Dizaina standarts | ASME B16.34 |
| Pārbaudes standarts | API 598, FCI 70-2 |
| Ostas | 15 grādu V ports, 30 grādu V ports, 60 grādu V ports, 90 grādu V ports, pielāgots slots ports, Pielāgots V-Port |
| Sertifikāti | API 607, ATEX, NACE MR0175, PED, PE(S)R, SIL, TR CU |
| Seju pret seju | ASME B16.10 |
| Lietojumprogrammas | Temperatūras kontrole, plūsmas kontrole, tvaika kontrole, kavitācija, Līmeņa kontrole un PH pakalpojums |

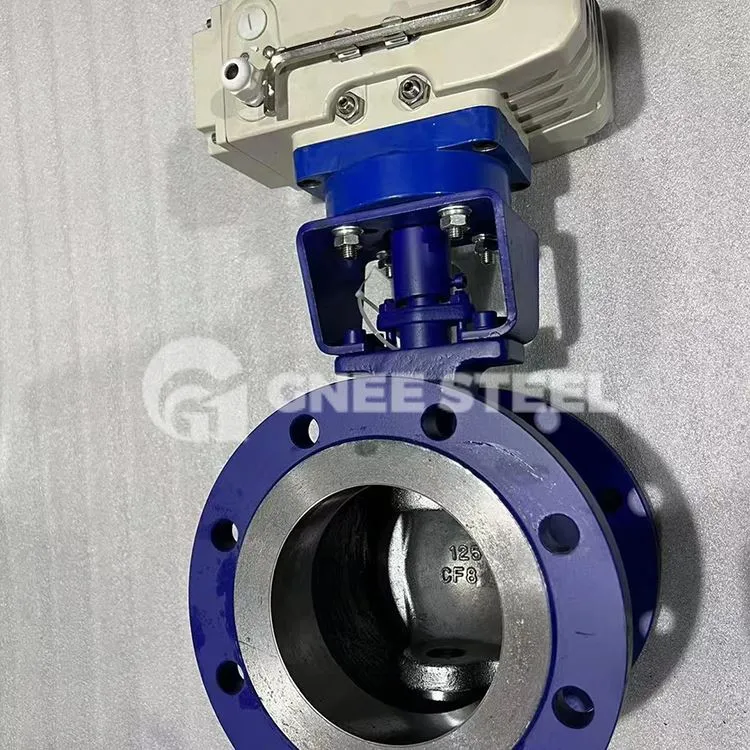

V porta lodveida vārsts
Bieži sastopami V-portu lodveida vārstu defekti un risinājumi:
1. Noplūdes problēma
Cēloņi: blīvējuma komponentu nodilums, vārsts nav pilnībā aizvērts, blīvējuma virsmu bojājumi vai nepareiza uzstādīšana.
Risinājums: nomainiet nolietotās blīvējuma sastāvdaļas, nodrošiniet, lai vārsts pilnībā aizveras, salabojiet vai nomainiet bojātos vārstu ligzdas un stingri ievērojiet ražotāja ieteikumus uzstādīšanai, lai nodrošinātu ciešu piegulšanu starp sēdekli un lodi.
2. Neelastīga darbība vai uzlīmēšana
Cēloņi: iekšējo netīrumu uzkrāšanās, nepietiekama eļļošana, nodilušas vai korozijas daļas.
Risinājums: rūpīgi iztīriet vārsta dobumu no netīrumiem, veiciet regulāru apkopi un uzklājiet atbilstošas smērvielas, pārbaudiet un nomainiet nodilušās detaļas, kā arī apstrādājiet korozijas vietas.
3. Vārsta kāta noplūde
Cēloņi: kāta blīvējuma blīvgredzena nodilums vai bojājums.
Risinājums: Nomainiet blīvgredzenu kāta blīvējuma iekšpusē vai noregulējiet blīvējuma blīvi, lai nodrošinātu pareizu saspiešanu, novēršot noplūdes, vienlaikus saglabājot vienmērīgu kāta darbību.
4. Nodilums starp V-porta lodi un sēdekli
Cēloņi: samazināta blīvējuma veiktspēja ilgstošas lietošanas dēļ nodiluma dēļ starp V-porta lodi un sēdekli.
Risinājums: noslīpējiet un salabojiet vai nomainiet V-porta lodi un sēdekli, nodrošinot, ka tie labi sader kopā, lai panāktu optimālu blīvējumu.
5. Elektrisko vai pneimatisko izpildmehānismu atteice
Cēloņi: tādas problēmas kā nedeg strāvas indikators, atgriezeniskās saites trūkums no izpildmehānisma, izpildmehānisma nespēja darboties pēc ieslēgšanas vai nespēja aizvērt pēc atvēršanas elektriskās vai pneimatiskās sistēmās.
Risinājums: pārbaudiet strāvas padeves līnijas, salabojiet vai nomainiet atgriezeniskās saites moduļus, pārbaudiet, vai izpildmehānisma barošanas avots un vadības signāli ir normāli, un pārbaudiet, vai izpildmehānisma iekšējās sastāvdaļas nav bojātas vai kļūmes.
6. Ar bloķēšanu saistītas problēmas
Cēloņi: piemaisījumu uzkrāšanās vai zvīņošanās vārsta iekšpusē.
Risinājums: izjauciet un notīriet vārsta iekšējos elementus, lai novērstu aizsprostojumus, ja nepieciešams, veiciet vārsta dobuma ķīmisko tīrīšanu vai izmantojiet fiziskas metodes, lai novērstu katlakmens veidošanos.
