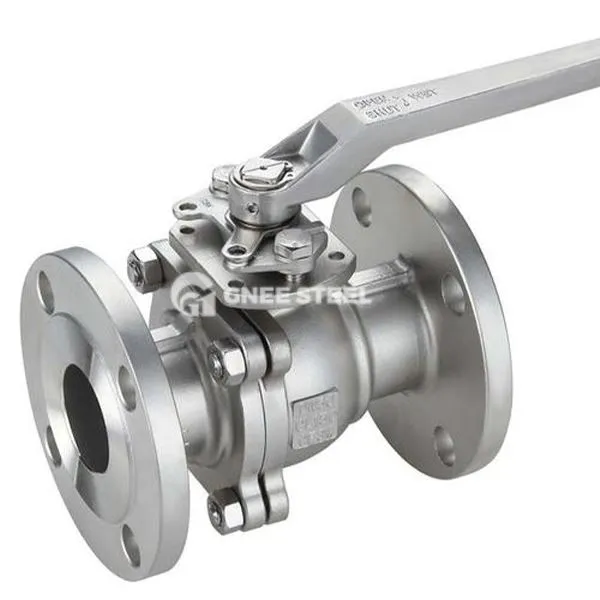

Tvaika bumbiņas vārsts

Tvaika lodīšu vārsti ir specializēti vārsti, lai kontrolētu tvaika ierīci, pagriežot sfēru. Galvenais komponents ir sfēra ar apļveida kanālu. Kad sfēra tiek pagriezta par 90 grādiem, kanāls tiek izlīdzināts vai nepareizi izlīdzināts ar vārsta korpusa plūsmas ceļu, lai attiecīgi panāktu tvaika plūsmu vai robežu.

Pamata īpašības
Izturība pret augstu temperatūru

Vārsta korpuss ir izgatavots no SUS316L, WC6 leģētā tērauda utt., Un tas var izturēt tvaika temperatūru līdz 450 grādiem. Blīvēšanas daļas ir izgatavotas no grafīta brūču blīves;
Blīvējumi ir izgatavoti no grafīta brūču blīves vai metāla cietajiem blīvējumiem, lai nodrošinātu blīvējuma uzticamību augstā temperatūrā.
Augstspiediena pretestība

Fully welded structural design, pressure rating up to Class 600~2500, suitable for main steam pipelines of thermal power plants (pressure >10MPA).
Zemas plūsmas pretestības dizains

Pilns diametra plūsmas ceļš (atveres diametrs ir tāds pats kā cauruļvads), samazinot turbulences zudumu, spiediena kritums ir par 30% ~ 50% zemāks nekā vārtu vārsts.

Tvaika bumbiņas vārsta izmērs

Savienotāja izmērs no 1/8 collas līdz 2 collas,

Diametrs no 4 mm līdz 50mm,

Spiediens no 1,6MPa līdz 50MPa.

Tvaika lodīšu vārsta savienotāji

Sieviešu diegs BSP, NPT, PT (1/8 "~ 2")

Vīriešu diegs M, LR, SR (M16*1,5 ~ M60*2)

Tvaika bumbiņas vārsta materiāli:

1. oglekļa tērauds

2. Pamatnozares tērauds (SS316, SS304)

Tvaika lodīšu vārsta virsmas iznīcināšana:

1.Bosforiskā laka (melna krāsa)

2.g-elektroplētais dzeltenais cinks (dzeltenā krāsā)

3.g-elektroplētais dzeltenais cinks (balta krāsa)



tvaika bumbiņas vārsts



Atlases punkti
Parametru saskaņošana

Darba spiediens: izvēlēts pēc tvaika cauruļvada projektēšanas spiediena (piemēram, 1,6MPA, 2,5MPA, 4. 0 MPA);
Vidēja temperatūra: vairāk nekā 300 grādiem jāizmanto metāla cietais blīvējums + siltuma izlietnes struktūra.
Materiālu izvēle

Parastie apstākļi: vārsta korpuss ir izgatavots no WCB cast tērauda, ​​un vārsta sēdeklis ir izgatavots no 316+ ptfe kompozītmateriāla;
Korozīvs tvaiks: dupleksa nerūsējošā tērauda (2205) vai Monel sakausējuma prioritāte.

Apkopes specifikācija
Ikdienas pārbaude

Ikmēneša blīvējuma virsmas noplūdes noteikšana (izmantojot infrasarkano termometru, lai novērotu temperatūras izmaiņas);
Periodiska vārsta kāta eļļošana (ieteicamais cikls 6 mēneši) ar augstas temperatūras smērvielu (piemēram, Molykote 111).
Pārskatīšanas intervāli

Pēc 3 gadu nepārtrauktas darbības vai 5000 atvēršanas un slēgšanas vārsts ir jāizjauc, lai nomainītu sēdekļa blīvējumu un iesaiņošanu;
Lai nodrošinātu metināšanas integritāti, metinātiem lodīšu vārstiem nepieciešama iespiešanās pārbaude (PT) vai radiogrāfiskā pārbaude (RT).
Piezīme: ja tvaika lodīšu vārsti tiek izmantoti kopā ar ievietošanas tvaika plūsmas mērītājiem (piemēram, My-LUC tipu), augšējā taisnas caurules sekcijas augšpusē ir jāuztur lielāka vai vienāda ar 10d, lai nodrošinātu mērīšanas precizitāti.
