Pneimatisks peldošu bumbiņas vārstu apraksts
Pneimatiskais peldošais lodīšu vārsts ir vārsts, kas atver un aizveras, braucot ar peldošu bumbu caur pneimatisko pievadu. Bumba automātiski nospiež pret izejas blīvējuma gredzenu ar vidēja spiediena iedarbību, veidojot divvirzienu blīvējumu. Tas ir piemērots ūdenim, tvaikam, eļļai, kodīgiem plašsaziņas līdzekļiem un citiem scenārijiem.
Darba princips
Pneimatiskais izpildmehānisms virza vārsta kātu, lai pagrieztu 90 grādus caur saspiestu gaisu, virzot peldošo bumbiņu, lai pagrieztos, lai panāktu atvēršanu un aizvēršanu, ar ātru reakcijas ātrumu un nelielu darbības griezes momentu.
Pie zema spiediena tas ir atkarīgs no vidēja spiediena, lai pašapziņā būtu blīvējums; Augsta spiediena dēļ bumba tiek pakļauta barotnei, lai uzlabotu blīvējuma efektu, un noplūdes ātrums ir mazāks vai vienāds ar 0. 01ml/min.
Pamatstruktūra un tehniskie parametri
NAUTU STRUKTŪRA
Valve korpuss un bumba: Materiālu var izvēlēties no 3 0 4/316L nerūsējošā tērauda vai oglekļa tērauda (WCB), lodīšu virsma tiek pulēta (RA ir mazāka vai vienāda ar 0,8 μm) un cieta hroma, lai uzlabotu korozijas izturību.
Seal Design:
Soft SEAL: PTFE vai pastiprināts grafīta blīvējuma gredzens, izturīgs pret temperatūru -29 grāds ~ 200 grāds
Hard blīvējums: metāla blīvējuma gredzens (piemēram, stellītu sakausējums), temperatūrai izturīgs līdz 540 grādiem, kas piemērots barotnei, kas satur daļiņas.
Drive režīms: pneimatiskais pievads (vienas darbības/divkāršās darbības), izvēles manuālais tārpu pārnesums vai elektriskais pievads.
Pneimatisko peldošo lodīšu vārstu specifikācija
|
Lieluma diapazons
|
1/2 "~ 8", DN15 ~ DN200
|
|
Darba spiediens
|
1,6MPA
|
|
Kontroles režīms
|
On Off Type / modulācijas tips
|
|
Izvēles spriegums
|
DC12 ~ 24 V (± 10%), AC110 ~ 220 V, 50/60Hz
|
|
Ķermeņa materiāls
|
Nerūsējošais tērauds
|
|
Pamata materiāls
|
Nerūsējošais tērauds
|
|
Blīvēšanas materiāls
|
EPDM, PTFE
|
|
Cilmes materiāls
|
Nerūsējošais tērauds
|
|
Struktūra
|
Divvirzienu bumbiņas vārsts
|
|
Savienojuma veids
|
Atlaists
|
|
Piemērojamie plašsaziņas līdzekļi
|
Ūdens, gaiss, gāze, eļļa, šķidrums, tvaiks
|

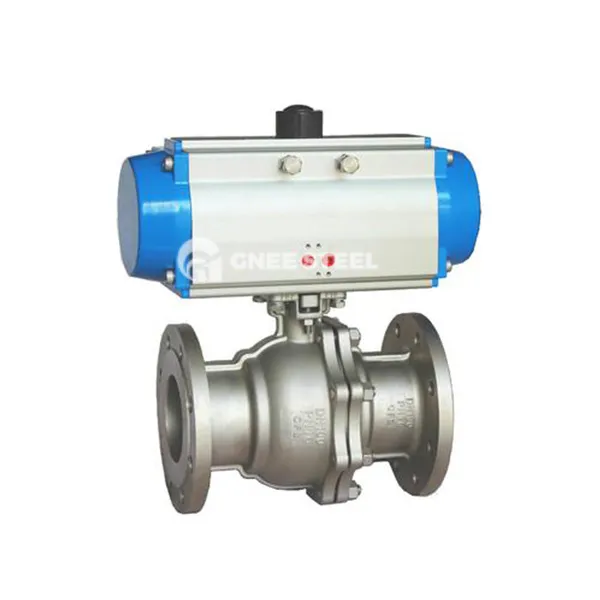

Pneimatiski peldoši bumbiņas vārsti
Atlases un apkopes ieteikumi
Atlases punkti
Mediju atbilstība:
Lai iegūtu ļoti korozīvu barotni, izvēlieties 316L nerūsējošā tērauda + cietais blīvējums.
Daļiņu saturošam barotnei izvēlieties V formas sagrieztu sfēru vai metāla blīvējuma struktūru.
Spiediena līmenis:
Zema spiediena sistēmām dod priekšroku mīkstam blīvējumam (PN16 ~ PN40).
Augsta spiediena/augstas temperatūras scenārijiem (PN63 un vairāk) izvēlieties cieto zīmogu.
Apkopes ieteikumi
Eļļošana un apkope: uz vārsta stumbra pavedieniem uzklājiet augstu temperatūru (piemēram, silikona smērvielu) un regulāri vadiet rievas.
Blīvējuma gredzena nomaiņa: pārbaudiet PTFE blīvējuma gredzena nodilumu ik pēc 3 gadiem un saīsiniet to līdz 1 ~ 2 gadiem, lai noteiktu augsta spiediena apstākļus.
