Produktu apraksts

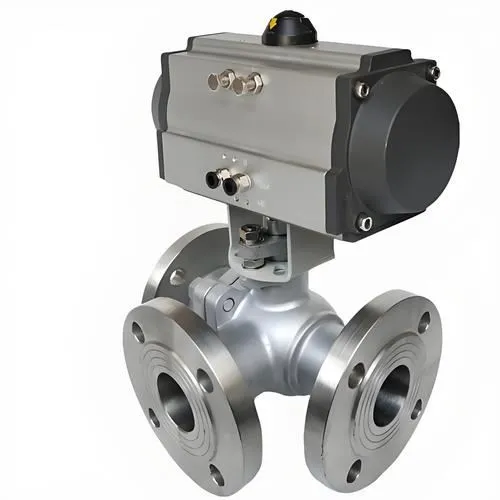

Pneimatiskais trīsceļu -atloku lodveida vārsts ir trīs-kanālu rotējošs lodveida vārsts, ko izmanto vides novirzīšanai, sapludināšanai un plūsmas virziena pārslēgšanai. Jebkuru no caurulēm var izmantot kā ieplūdes vai izplūdes atveri. Tas ir pieejams divos veidos: pneimatiskais trīs-ceļu L-tipa lodveida vārsts un pneimatiskais trīs-ceļu T-tipa lodveida vārsts, lai atbilstu dažādām darbības procesa prasībām. Pneimatiskais trīsceļu L-tipa lodveida vārsts nogriež divas no trim caurulēm, savukārt pneimatiskais trīsceļu T-tipa lodveida vārsts apvieno vai sadala trīs savienotās caurules. Savienojot pārī ar elektrisko vārsta pozicionētāju, pneimatisko trīsceļu atloku lodveida vārstu var vadīt, ievadot 4–20 mA līdzstrāvas signālu un 0,4–0,7 MPa gaisa padevi, lai regulētu tādus parametrus kā spiediens, plūsmas ātrums, temperatūra un šķidruma līmenis. To var aprīkot arī ar gājiena ierobežojuma slēdzi, solenoīda vārstu, spiediena samazināšanas vārstu un 0,4–0,7 MPa gaisa padevi, lai nodrošinātu ieslēgšanas/izslēgšanas darbību un nosūtītu divus pasīvo kontaktu signālu pārus, lai norādītu vārsta atvēršanu un aizvēršanos. To plaši izmanto ķīmiskajā, naftas, tekstila, enerģētikas, pārtikas un farmācijas, saldēšanas, aviācijas, kosmosa un papīra rūpniecībā.
Produktu specifikācija
| Vienums | Parametri |
|---|---|
| Nominālais diametrs | DN15 ~ 200mm |
| Savienojuma metode | Atloks |
| Cilindra konfigurācija | AT sērijas, GT sērijas un importētās izpildmehānismu sērijas |
| Cilindra tips | Divkārša-darbība, viena-darbība (pavasara atgriešanās) |
| Kontroles metode | Atpakaļgaita, novirzīšana |
| Nominālais spiediens | 16, 25bar (Lūdzu, norādiet, pasūtot augstākas spiediena prasības) |
| Gaisa padeves spiediens | Divpusējā-darbība: 4–8 bar; Viena -darbība: 5–8 bar |
| Vidēja temperatūra | W1: -40 ~ 180 grādi ; W2: -40 ~ 300 grādi ; W3: -30 ~ 425 grādi ; W4: -40 ~ 425 grādi |
| Apkārtējā temperatūra | Standarta tips: -20 ~ 80 grādi |
| Vārsta korpusa materiāls | Oglekļa tērauds (C), nerūsējošais tērauds (P4, P6) |
| Blīvējuma materiāls | Politetrafluoretilēns (F), para{0}}fenilēns (PPL), metāla cietais blīvējums (H), cementēts karbīds (Y) |
Galvenās sastāvdaļas materiāli
| Sērijas numurs | Daļas nosaukums | Materiāls (C) | Materiāls (P4) | Materiāls (P6) |
|---|---|---|---|---|
| 1 | Labais vārsta korpuss | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | Rieksts | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 3 | Blīve | PTFE/grafīta metāla kompozītmateriāla blīve | ||
| 4 | Skrūve | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 5 | Vārsta korpuss | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 6 | Vārsta sēdeklis | PTFE/neilons/parafenilēns/metāla cietais blīvējums | ||
| 7 | Bumba | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | Vārsta kāts | 1 gr13 | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | Blīve | PTFE | PTFE | PTFE |
| 10 | Iepakošana | PTFE/elastīgs grafīts | ||
| 11 | Bukse | PTFE kompozītmateriālu gultnis | ||
| 12 | Dziedzeris | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 13 | Skrūve | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 14 | Skrūve | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 15 | Savienojuma kronšteins | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 16 | Skrūve | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 17 | Savienojuma uzmava | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 18 | Pneimatiskā ierīce | Ekstrudēts alumīnija sakausējums | ||
| 19 | Pozīcijas indikators | Plastmasa | Plastmasa | Plastmasa |
Lietojumprogrammas
Ķīmiskā rūpniecība: Skābju un sārmu šķīdumu un organisko šķīdinātāju plūsmas virziena un novirzīšanas kontrole.
Naftas un gāzes rūpniecība: regulēt vielu sadali un sajaukšanu naftas un gāzes cauruļvados.
Enerģētikas nozare: tvaika plūsmas un spiediena kontrole, lai nodrošinātu stabilu ģeneratora darbību.
Pārtikas un dzērienu rūpniecība: precīzas šķidruma kontroles sasniegšana izejvielu transportēšanā un produktu apstrādē (atbilst higiēnas standartiem).
Vides ūdens attīrīšana: cauruļvadu kontrole notekūdeņu pārslēgšanas un attīrīšanas procesos.
Jūras un jūras inženierzinātnes: degvielas sistēmu un dzesēšanas sistēmu plūsmas un spiediena regulēšana.
