Metāla sēdvieta Trunnion lodīšu vārsta apraksts
Metāla sēdvieta trunnion lodīšu vārsts ir vārsts, kas izmanto metāla-metāla cietā blīvējuma struktūru . Bumba tiek fiksēta vārsta korpusā caur augšējiem un apakšējiem gultņiem, un vārsta kāts ved bumbiņu, lai pagrieztu 90 grādu, lai panāktu šķidruma ieslēgšanas ieslēgšanas vadību .} kodola komponenti: Iekļaujiet:
Valve ķermenis: izgatavots no liešanas vai kalšanas, ar spēcīgu spiediena izturību (tādi kopīgi materiāli kā WCB, nerūsējošā tērauda sakausējums);
Fiksēta bumba: neatņemama liešana/kalšana, rūdīta virsma (piemēram, izsmidzināta keramika, cementēts karbīds), cietība var sasniegt HRC60 vai augstāku;
Metāla vārsta sēdeklis: veido blīvēšanas pāri ar bumbiņu, materiāls sakrīt ar bumbiņu (piemēram, nerūsējošā tērauda + cementēts karbīds), un blīvējuma virsmas raupjums ir mazāks vai vienāds ar RA0,2;
Valve kāts: savieno pievadu un bumbu, lai pārraidītu griezes momentu;
Spring Preload System: automātiski kompensē blīvējuma virsmas nodilumu, lai nodrošinātu ilgtermiņa blīvēšanu .
Galvenās priekšrocības un funkcijas
Pielāgojamība ārkārtējiem darba apstākļiem
Temperatūras diapazons : - 196 līdz 650 grādiem (tikai mīksto blīvējuma vārsts {-20 grāds ~ 180 grāds);
Spiediena pretestība : līdz līdz 2500 klasei (PN420), piemērota augstspiediena tvaika un dabasgāzes cauruļvadiem;
Korozija/nodilumizturība : Piemērots barotnei, kas satur daļiņas (piemēram, vircu, pelnus), anti-aizsērēšanu caur karbīda blīvēšanas virsmu un pašattīrīšanās dizainu .
blīvēšanas uzticamība
Metāla cietajiem blīvējumiem nav novecošanās un deformācijas riska augstā temperatūrā un augstā spiedienā, un noplūdes ātrums ir daudz zemāks nekā mīksto blīvējumu;
Divvirzienu blīvējums : Divkāršā vārsta sēdekļa dizains atbalsta barotnes divvirzienu plūsmu bez uzstādīšanas virziena ierobežojumiem .
ilgs kalpošanas laiks un zema uzturēšana
Nodiluma izturīgais dizains pagarina kalpošanas laiku un samazina dīkstāves uzturēšanas biežumu;
Modulārā struktūra atvieglo blīvējumu ātru nomaiņu .
Metāla sēdvieta Trunnion lodīšu vārsta specifikācija
|
priekšmets |
vārsts |
|
Pieteikums |
Rūpniecības lietošana, ūdens rūpniecības lietošana, mājsaimniecības izmantošana |
|
Ostas izmērs |
Dn 10- DN1000 |
|
Garantija |
24 mēneši |
|
Izcelsmes vieta |
Ķīna |
|
Henāns |
|
|
Spēks |
Manuāla, elektriska, pneimatiska, hidrauliska |
|
Barotnes temperatūra |
Zema temperatūra/augsta temperatūra/normāla temperatūra/barotne |
|
Zīmols |
Gne |
|
Struktūra |
Bumba |
|
Plašsaziņas līdzekļi |
Gāze, eļļa, ūdens, tvaiks |
|
Pielāgots atbalsts |
OEM, ODM, OBM |
|
Dzemdību laiks |
7-15 dienas |
|
Pārklājums |
Pielāgots |
|
Vārsta korpuss |
Viltota metināšana |
|
Ķermeņa materiāls |
304, 304L, 316L |
|
Mokas |
10 |
|
Ostas izmēri |
Pilns urbums un samazināts urbums |
|
Dizains un ražošana |
BS6364, MESC SPE77/200, JB/T7749 |
|
Uguns drošs dizains |
API607, API 6FA |

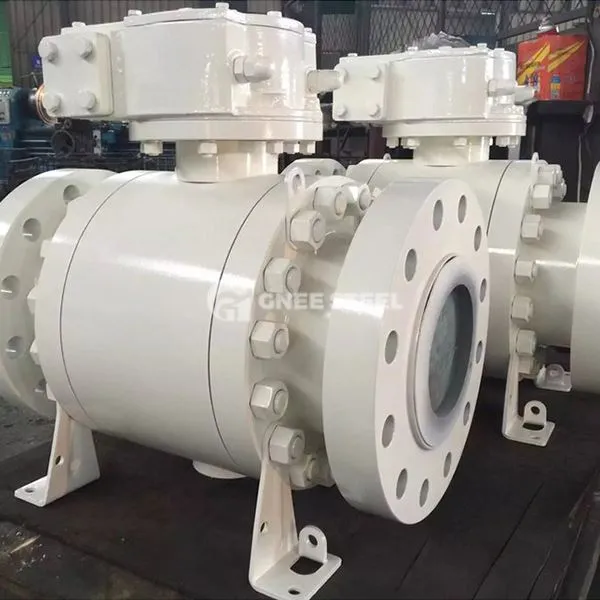

Metāla sēdvieta Trunnion bumbiņas vārsts
Pieteikumi
| Industriāls | Pieteikumi | Funkcija |
|---|---|---|
| Nafta un gāze | Jēlnaftas pārvadāšana, augsta spiediena dabasgāzes cauruļvadi | Segmentēts nogriešanas/plūsmas regulēšana, lai nodrošinātu tālsatiksmes cauruļvadu drošību |
| ķīmiskā rūpniecība | Korozīva barotne (skābe, sārms), augstas temperatūras reaktors | Korozijai izturīga plūsmas pārtveršana, lai novērstu noplūdes drošības negadījumus |
| Elektrība | Augstas temperatūras tvaika sistēmas (katli, turbīnas) | Iztur tvaiku virs 540 grādiem, stabila atvēršana un aizvēršana |
| Metalurģija/ieguve | Vircas transportēšanas un putekļu kontroles sistēma | Izturēt daļiņu nodilumu un uzturēt nepārtrauktu ražošanu |
Metāla sēžamie Trunnion lodīšu vārsti ar trim galvenajām ekstrēmo darba apstākļu raksturlielumiem, nulles noplūdes blīvējuma un ilgā kalpošanas laiku, ir atbildīgas par šādām šādām vietām, piemēram, enerģijas un ķīmiskās rūpniecības nozare:
① Drošības garantija: novērst augstas temperatūras un augsta spiediena barotnes noplūdes risku;
② ražošanas nepārtrauktība: samazināt ražošanas jaudas zudumu, ko izraisa dīkstāve;
③ Izmaksu optimizācija: samaziniet uzturēšanas biežumu un rezerves daļu patēriņu
