Zema spiediena bumbiņas vārsta apraksts
Zema spiediena lodīšu vārsts ir rotācijas vārsts ar nominālo spiedienu, kas ir mazāks vai vienāds ar 1,6 MPa. Galvenās sastāvdaļas ietver bola, vārsta kātu, vārsta sēdekli un blīvējuma gredzenu. Straujo cauruļvada barotnes robežu un plūsmas kontroli var panākt, pagriežot bumbiņu 90 grādu.
Typical struktūra:
Ball: sfēriska vārsta kodols ar apļveida caurumu, galvenokārt izgatavots no nerūsējošā tērauda vai oglekļa tērauda pārklājuma, kas piemērots kodīgiem barotnēm;
Valve sēdekļa blīvējums: tiek izmantots PTFE vai metāla cietais blīvējums, noplūdes ātrums ir mazāks vai vienāds ar ISO 5208 B klases standartu, un blīvējuma virsma tiek izolēta no barotnes, kad aizveras, lai izvairītos no erozijas;
Soncientēšanas metode: atloks, vītne vai vafeļu tips, kompakta struktūra un viegls svars.
Darba princips
Darbības atvēršana un slēgšana:
Rotējošais vārsta kāts ved bumbu, lai pagrieztu 90 grādus ap asi. Tas ir pilnībā atvērts, kad caurums ir izlīdzināts ar cauruli un pilnībā aizvērts, kad vertikāli. Darbības griezes moments ir mazs, un atvere un aizvēršana ir ātra;
Fluid raksturojums:
Plūsmas kanāls nav objektīvs pilnībā atvērtā stāvoklī, šķidruma pretestība ir maza, un spiediena zudums ir zems (apmēram 1/3 tauriņa vārsta);
Piemērojamais temperatūras diapazons -30 grāds ~ 180 grādos , augstas vai zemas temperatūras ainām jāizvēlas īpaši blīvēšanas materiāli.
Zema spiediena bumbiņas vārsta specifikācija
|
Pieteikums
|
Naftas un gāzes, naftas un gāzes rūpniecība, Petroķīmiskā, ķīmiskā pārstrāde, farmācija, pārtika un dzērieni, ūdens apstrāde un daudz kas cits.
|
|
Ostas izmērs
|
Dn8 ~ 1200 mm
|
|
Garantija
|
24 mēneši
|
|
Izcelsmes vieta
|
Henans, Ķīna
|
|
Spēks
|
Pneimatisks
|
|
Barotnes temperatūra
|
Normāla temperatūra, augsta temperatūra, zema temperatūra
|
|
Zīmols
|
Gne
|
|
Struktūra
|
Bumba
|
|
Plašsaziņas līdzekļi
|
Eļļa un gāze, tvaiks, ūdens. Ķīmiskais utt.
|
|
Pielāgots atbalsts
|
OEM, ODM, OBM
|
|
Ķermeņa materiāls
|
Kalēts oglekļa tērauds, kalts CF8/CF8M nerūsējošais tērauds
|
|
Lodīšu materiāls
|
Kalēts oglekļa tērauds, kalts CF8/CF8M nerūsējošais tērauds
|
|
Cilmes materiāls
|
kalts nerūsējošais tērauds utt.
|
|
Sēdekļa materiāls
|
PTFE vai metāla blīvējums ar stellītu, volframa karbīdu
|
|
Beigu savienojums
|
Atloks, metināts, ligzdas metinājums un vītņots
|
|
Projektēšanas standarts
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Apliecība
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Mokas
|
1 vienība
|

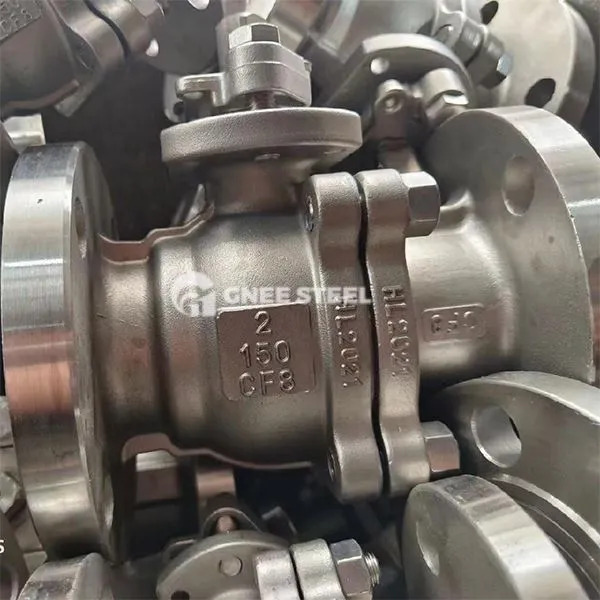

zema spiediena bumbiņas vārsts
Pieteikumi
Petroķīmiskā rūpniecība: jēlnaftas un dabasgāzes cauruļvadu pārtraukšana, kā arī procesu barotnes, piemēram, etilēna un propilēna kontrole; Pelti un farmaceitiskie līdzekļi: Sanitāro šķidrumu, piemēram, piena un sulas, pārvadāšana, un materiāli atbilst FDA standartiem; Elektriskā jauda un vides aizsardzība: plūsmas regulēšana tvaika sistēmās, dzesēšanas ūdens cauruļvadi un notekūdeņu apstrāde; Industrial General: zema spiediena cauruļvada kontrole, kas nav korozīvu barotņu, piemēram, ūdens, gaisa un eļļas, kontrole.
Galvenie punkti atlasei un uzturēšanai. Selekcijas parametri presūra līmenis: parasti pielāgots PN1. Media atbilstība: Fluora vārsta sēdekļi tiek izvēlēti ļoti kodīgiem barotnēm, un cirkonija oksīda keramikas pārklājumi tiek izvēlēti augstas temperatūras apstākļos; Drive režīms: augstas frekvences darbības scenārijiem priekšroka tiek dota pneimatiskiem vai elektriskiem modeļiem, lai samazinātu manuālo iejaukšanos.
Selpošanas specifikācijas
Instalācijas prasības: atloka centrēšanas novirze ir mazāka vai vienāda ar 0. 5 mm, lai izvairītos no noplūdes, ko izraisa nevienmērīgs spēks uz blīvējuma virsmas;
Periodiskā pārbaude: pārbaudiet vārsta sēdekļa nodilumu un vārsta stumbra eļļošanas stāvokli ik pēc 6 mēnešiem, saīsināts līdz 3 mēnešiem augstas temperatūras vidē;
Ārstēšana ar ārstēšanu: Kad blīvējums neizdodas, blīvēšanas smērvielu var pievienot caur smērvielu iesmidzināšanas vārstu, lai īslaicīgi atjaunotu blīvējuma veiktspēju
