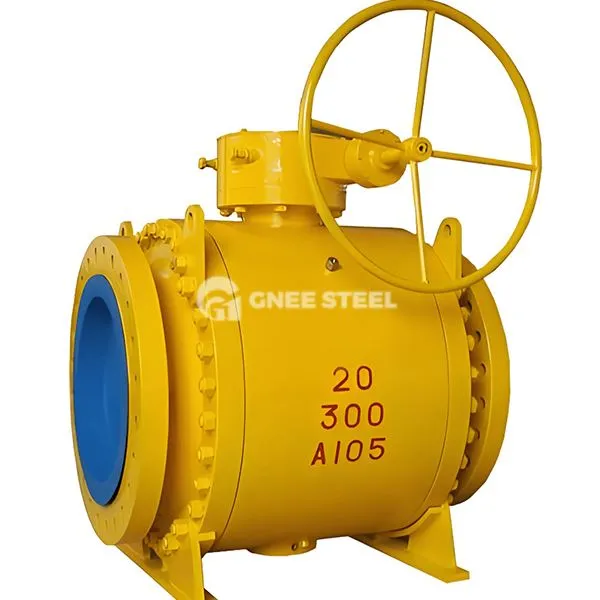

Pilns urbums, kas piestiprināts

Pilna urbuma trunniona piestiprinātais lodīšu vārsts ir sava veida lodīšu vārsts ar ekscentrisku lodīšu dizainu un trunnion piedziņu kā serdes struktūru, tā pilna urbuma plūsmas ceļš ir tāds pats kā cauruļvada iekšējais diametrs, kas ir piemērots augstai viskozitātei, kas satur daļiņas, vai ir jāatver un jāaizver smagas apstākļi, plaši izmantoti naftas, ķīmiskas, dabiskas gāzes un citas nozares.

Struktūra

Pamatkomponenti:

• Trunnions un bumba:

Ekscentriskās vārpstas konstrukcijas trunjons, kuru virza lodīšu rotācija, lai iegūtu iepriekšēju pārvietojumu, samazina blīvējuma virsmas nodilumu; Bumbas virsmas spoguļa pulēšana, pilna urbuma dizains, lai nodrošinātu plūsmas ceļu bez saraušanās.

• Vārsta korpuss un sēdeklis:

Vārsta korpuss ir izgatavots no tērauda vai nerūsējošā tērauda, ​​un iekšējais kanāls ir vienāds ar cauruļvada diametru; Vārsta sēdeklis ir peldošs dizains, un blīvējumu veido, nospiežot bumbu caur atsperi vai vidēju spiedienu.

• Braukšanas ierīce:

Trunnion ārējais tārpu pārnesums, pneimatiskais vai elektriskais izpildmehānisms, atbalsta 90 grādu ātru atvēršanu un aizvēršanu.
Papildu struktūra:

• Ugunsgrēka un sprādziena necaurlaidīgs dizains: STEM pretrunu struktūra, metāla blīvējuma dublēšana, pielāgošanās augstas temperatūras un augsta spiediena videi.
• Anti-Static ierīce: caur pavasara un bumbas kontaktu ar statiskās elektrības eksportu, lai izvairītos no bīstamu barotnes eksplozijas.

• Nominālais diametrs (DN): DN 50- DN1200 (liels mutes tips), pilnīga caurules plūsmas ceļš ir tāds pats kā caurules iekšējais diametrs.
• Spiediena vērtējums:
• Parastie modeļi: klase 150- class900 (amerikāņu standarts), pn 16- PN40 (Eiropas standarts).
• Augsta spiediena pielāgots: līdz Class2500 (42MPa), kas piemērots dziļas urbuma ekstrakcijai vai augstspiediena pārraidei.
• Savienojums: atloka savienojums (standarta vai paplašināts atloks), iespīlēšanas tips vai metināšanas tips.



Gnee Full Bore Trunnion uzstādīts bumbiņas vārsts



Funkcijas un priekšrocības

• Zema plūsmas pretestība un augstas plūsmas ietilpība: pilnīgs urbuma dizains samazina vidējo pretestību, tuvu taisnas caurules plūsmas pretestības koeficientam, kas piemērots augstas plūsmas scenārijiem.
• Nodiluma izturīgs un ilgs mūžs:

Bumba un sēdeklis ir pārklāti ar cieto sakausējumu vai uz niķeļa balstītu sakausējumu, kas ir izturīgs pret barotnes, kas satur daļiņas un šķiedras, mazgāšanu.
Ekscentriskā trunnion struktūra samazina berzes atvēršanu un aizvēršanu, virsmas blīvēšanas kalpošanas laiku palielinās par vairāk nekā 30%.

• Uzticama blīvēšana:

Divkārša blīvējuma virsmas (metāla/mīkstā blīvējuma) dizains, lai panāktu nulles noplūdi, ir piemērojama vakuuma sistēma.
Peldoša sēdekļa kompensācijas struktūra, automātiski pielāgojas deformācijai, ko izraisa temperatūras vai spiediena izmaiņas.

• Ērta darbība:

90 grādu rotācijas atvere un aizvēršana, zems griezes moments (tikai 60% no parastajiem lodīšu vārstiem), atbalsts attālinātas automatizācijas kontrolei.

Pieteikumi

• Nafta un gāze:

Naftas urbuma gāzes ekstrakcijas sistēma, tālsatiksmes cauruļvada augstspiediena robeža, sēra saturoša dabasgāzes kontrole.

• Ķīmiskā un farmaceitiskā viela:

Augstas viskozitātes sveķi, katalizatoru saturoša virca, kodīga skābe un sārmu barotnes transports.

• Metalurģija un elektrība:

Augstas temperatūras tvaika cauruļvads, ogļu putekļi un pelnu apstrāde, cirkulējošā ūdens sistēma.

• Vides aizsardzība un pašvaldība:

Notekūdeņu apstrāde, kas satur cietas daļiņas, dūņu nodošana cauruļvads

• Plašsaziņas līdzekļu pielāgošanās spējas: vienīgais vārsta tips, kas vienlaikus var novērst augstu viskozitāti, daļiņu un augstspiediena blīvējuma vajadzības, izvairoties no barotnes kristalizācijas vai aizsērēšanas.
• Ekonomika: pilna urbuma dizains samazina enerģijas patēriņu, zemākas uzturēšanas izmaksas nekā vārtu vai globusa vārsti.
• Drošība: Uguns, sprādziens un antistatisks dizains saskaņā ar API 607/6FA un citiem prasīgiem standartiem.
