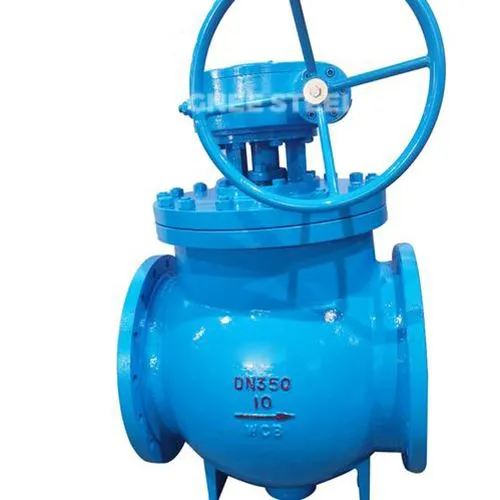

Ekscentrisks puslodveida vārsts

Ekscentriskais daļēji lodveida vārsts ir salīdzinoši jauna veida lodveida vārsts. Tās unikālās konstrukcijas priekšrocības ietver bezberzes atvēršanu un aizvēršanu, zemu blīvējuma nodilumu un zemu atvēršanas un aizvēršanas griezes momentu. Tas ļauj izmantot mazākus izpildmehānismu izmērus. Aprīkots ar daudzpagriezienu elektrisko izpildmehānismu, tas nodrošina gan vidēju regulēšanu, gan ciešu izslēgšanu. To plaši izmanto lietojumprogrammās, kurām nepieciešama stingra slēgšana, piemēram, naftas, ķīmijas un pilsētas ūdensapgādes un kanalizācijas nozarēs.

Darba princips:‌

Vārsts darbojas, pagriežot vārsta kātu, lai atvērtu vai aizvērtu plūsmas ceļu. Lodveida vārsti ir viegli, kompakta izmēra, un tos var ražot ļoti lielos diametros. Tiem ir uzticams blīvējums, vienkārša struktūra un vienkārša apkope. Blīvējuma virsma un lode saglabā pastāvīgu kontaktu, kad tās ir aizvērtas, padarot tās izturīgas pret mediju eroziju. Rezultātā tos plaši izmanto dažādās nozarēs.

Funkcijas:

Augšējā-ielādes struktūra- Ļauj veikt tiešu tiešsaistes pārbaudi un cauruļvados uzstādīto vārstu apkopi, efektīvi samazinot rūpnīcu apturēšanu un izmaksas.

Viena{0}}sēdekļa dizains- Novērš drošības riskus, ko izraisa neparasts spiediena pieaugums vārsta kamerā.

Zema-griezes momenta dizains- Īpaša kāta struktūra nodrošina vieglu darbību ar nelielu rokratu.

Darbība bez berzes- Pilnībā atrisina tradicionālajos vārstos sastopamo blīvējuma virsmas nodiluma problēmu.

Ķīļveida blīvēšanas mehānisms- Mehāniskais spēks no kāta iespiež lodi pret sēdekli, nodrošinot vienmērīgu blīvēšanas veiktspēju, ko neietekmē cauruļvada spiediena atšķirības.

Pašattīrošas blīvēšanas virsmas-- Kad bumbiņa noliecas prom no sēdekļa, šķidrums vienmērīgi plūst pa blīvējuma virsmām par 360 grādiem, noņemot uzkrātos nogulsnes un novēršot lokalizētu eroziju.

Dizaina specifikācija

Dizaina standarti: ASME B16.34, API 608, GB/T 12237

Struktūras garums: ASME B16.10, GB/T 12221

Savienojuma standarts: ASME B16.5, GB/T 9113, JB/T 79, ASME B16.25, GB/T 12234

Spiediena pārbaude: API 598, GB/T 26480, GB/T 13927

Spiediena un temperatūras novērtējums: API 6D, GB/T 26480

Veiktspējas parametri

Korpusa materiāls: oglekļa tērauds, nerūsējošais tērauds, leģēts tērauds

Nominālais diametrs: NPS 1 1/2″ – NPS 40″ / DN40 – DN1000

Spiediena diapazons: CL150 – CL300 / PN10 – PN40

Darba temperatūra: –46 grādi ~ +260 grādi

Pielietojuma joma: nafta, ķīmiskā rūpniecība, metalurģija, vieglā rūpniecība, spēkstacijas, pilsētas ūdensapgāde, kriogēnie apstākļi un liela attāluma{0}}naftas un gāzes cauruļvadi



Ekscentrisks puslodveida vārsts noliktavā



Sazinieties ar mums, laiEkscentrisks puslodveida vārsts:sale@gneetube.com
