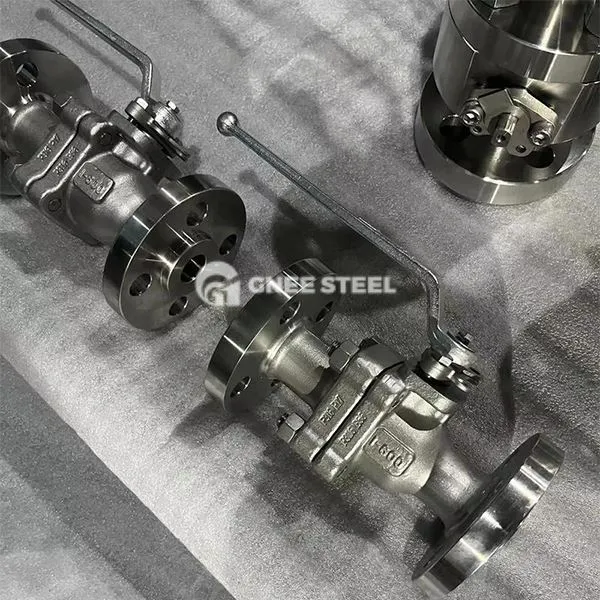

Liešanas bumbiņas vārsts
Apraksts
Lieta bumbiņas vārsts ir bumbiņas vārsta veids ar vārsta korpusu, kas izgatavots, liešanas procesā kā serdi. Tā vārsta korpuss galvenokārt ir izgatavots no čuguna vai tērauda tērauda. Tas ir piemērots vidēja un zema spiediena cauruļvadu sistēmām. Vidēja plūsmu var kontrolēt vai nogriezt, pagriežot bumbu.
Konstrukcijas sastāvs
Lomās lodīšu vārsta pamatkomponentos ietilpst:
Valve Body: galvenā struktūra, kas ir saistīta ar barotnes spiedienu. Materiāls galvenokārt ir pelēks čuguna, kaļamā dzelzs vai tērauda tērauds.
Ball: serdes atveres un aizvēršanas daļa, virsmu var hromēt, lai uzlabotu nodiluma izturību, un vidējo plūsmu kontrolē ar rotāciju.
Valve Stem: savieno bumbu un darbības mehānismu, un materiāls lielākoties ir čuguna vai nerūsējošā tērauda.
Seal: PTFE (politetrafluoretilēns) vai metāla blīvējums tiek izmantots, lai nodrošinātu nulles noplūdi.
Valve sēdeklis: peldošs vai fiksēts dizains, kuru vada vidējs spiediens, lai sasniegtu blīvēšanu.
Drive mehānisms: manuāls (rokturis) vai automātisks (pievads), mazs darba griezes moments, 90 grādu rotācijas var atvērt un aizvērt.
Iepakojums: elastīgs grafīts un citi materiāli, lai nodrošinātu vārsta kāta blīvēšanu.
Liešanas bumbiņas vārsta specifikācija
|
priekšmets
|
vārsts
|
|
Pieteikums
|
nafta un gāze
|
|
Ostas izmērs
|
Dn 10- DN2000
|
|
Garantija
|
24 mēneši
|
|
Izcelsmes vieta
|
Henans, Ķīna
|
|
Modeļa numurs
|
Wbv -18
|
|
Spēks
|
Elektriska, pneimatiska, manuāla, hidrauliska
|
|
Barotnes temperatūra
|
Augsta temperatūra, zema temperatūra, vidēja temperatūra, normāla temperatūra
|
|
Zīmols
|
Gne
|
|
Struktūra
|
Bumba
|
|
Plašsaziņas līdzekļi
|
gāze, eļļa utt.
|
|
Pielāgots atbalsts
|
OEM, ODM, OBM
|
|
Ķermeņa materiāls
|
WCB oglekļa tērauds, CF8/CF8M nerūsējošais tērauds vai leģētā tērauds
|
|
Lodīšu materiāls
|
Nerūsējošā tērauda, sakausējuma tērauds
|
|
Cilmes materiāls
|
Nerūsējošais tērauds
|
|
Sēdekļa materiāls
|
PTFE vai metāla blīvējums ar stellītu, volframa karbīdu
|
|
Beigu savienojums
|
Muca metinājums, ligzdas metinājums
|
|
Projektēšanas standarts
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Apliecība
|
API 6D, API 607, API 598, ANSI/ASME B16.34, utt
|
|
Mokas
|
1 vienība
|
Liešanas bumbiņas vārsts
Iemesli, kāpēc izvēlēties liešanu, nevis kalt
- Izmaksu priekšrocības: liešanas procesam ir augsts materiālu izmantošanas līmenis, tas ir piemērots masveida ražošanai un ir lētāks nekā kalšana.
- Strukturālā pielāgošanās: liešana var ražot vārstu ķermeņus ar sarežģītām formām, lai atbilstu vidēja un zema spiediena sistēmu veiktspējas prasībām.
- Pieņemšanas atbilstība: čuguna/lietā tērauda stiprums ir pietiekams, lai tiktu galā ar vidēja un zema spiediena scenārijiem, bez augstām kalšanas izmaksām.
- Korozijas pretestība: Lieta vārsta korpusa izturību pret koroziju var uzlabot, apstrādājot apstrādi, saskaroties ar visvairāk rūpniecisko scenāriju.
- Ģenerā apkope: Liešanas bumbiņas vārstam ir vienkārša struktūra, blīvējuma gredzenu ir viegli nomainīt, un uzturēšanas izmaksas ir zemas.
