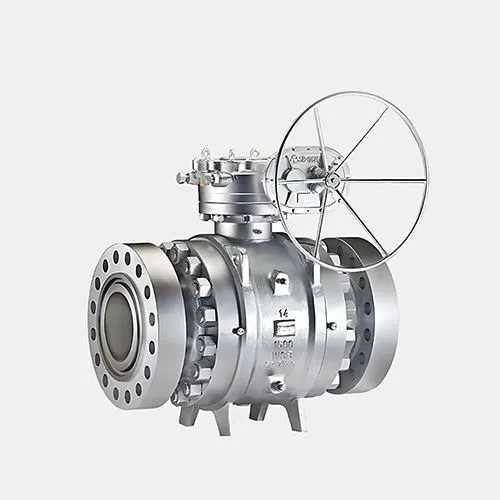

Lieta tērauda lodveida vārsts ir lodveida vārsta veids ar fiksētu lodīšu. Bumba ir nostiprināta ar augšējiem un apakšējiem stieņiem (atbalsta vārpstām), un tā nepārvietojas šķidruma spiediena dēļ. Šis dizains ļauj lodveida vārstam izturēt lielāku spiedienu un samazina vārstu ligzdu nodilumu, padarot to piemērotu augsta-spiediena, liela-diametra un augstas{4}}temperatūras lietošanai. Lodveida vārsti tiek plaši izmantoti tādās rūpniecības jomās kā nafta, dabasgāze, ķīmija, metalurģija un elektroenerģijas ražošana.
Specifikācija
Maksimālais darba spiediens: līdz 414 bāriem (6000 psig)
Darba temperatūras diapazons: no -17 grādiem līdz 232 grādiem (no 0 grādiem F līdz 450 grādiem F)
Fiksēta bumba divvirzienu blīvēšanai
Trunnion-Uzmontēta bumba: novērš bumbas izpūšanu
Automātiskā sēdekļa priekšslodzes blīvējums
Zems darba griezes moments
Blowout-Proof Stem Design
Rokturis norāda plūsmas virzienu
Precīza roktura pozicionēšana
Pieejamas roktura krāsu opcijas
Pieejami pneimatiskie vai elektriskie izpildmehānismi
Pieejami montāžas paneļi
Katram vārstam tiek veikta noplūdes pārbaude ar slāpekli pie maksimālā darba spiediena. Spiedieniem, kas pārsniedz 6000 psig, testu veic ar 6000 psig.
Kompakts dizains ar maksimālu plūsmas efektivitāti
Divvirzienu vai 3 virzienu plūsmas ceļi
Atsperu-Sēdeklis: Nodrošina noplūdes-necaurlaidību gan zema-, gan augsta-spiediena sistēmās, samazinot sēdekļa nodilumu, ko izraisa spiediena svārstības.
Izmēru diapazons un spiediena klase
Izmērs no 2" līdz 48" (DN50-DN1200)
Spiediens no 150 LBS līdz 2500 LBS (PN10-PN420)
Dizaina standarti
Dizains / ražošana atbilstoši standartiem
API 6D; ASME B16.34; DIN 3357; EN 13709; GB/T12237; BS5351
Aci pret aci garums (izmērs) atbilstoši standartiem
ASME B16.10; EN 558-1 Gr. 14 (DIN 3202-F4); DIN 3202-F5; DIN 3202-F7; BS5163
Atloku izmēri saskaņā ar standartiem
ASME B16.5; EN 1092-1; BS4504; DIN2501;
Atloka pret ASME B16.5 (2" ~ 24") un ASME B16.47 sēriju A/B (26" un vairāk)
Sadurmetināšanas gali atbilstoši standartam ASME B16.11; EN12982; GB/T 12224
Pārbaude saskaņā ar standartiem
API 598; API 6D; EN 12266-1; EN 1074-1; ISO5208
Būvmateriāli
General Cast Carbon Steel
A216 WCB (WCC, WCA), GP240GH (1.0619/GS-C25),
Zemas temperatūras oglekļa tērauds (LTCS), LCB (LCC, LCA), GS-CK25
Leģētais tērauds:
A352 LC1/LC2/LC2-1/LC3/LC4/LC9/, A743 CA6NM
GS-CK16 GS-CK24 GS-10Ni6 GS-10ni14
Augstas temperatūras tērauds (Chrome Moly)/leģētais tērauds:
A217 WC1/ WC6/ WC9/C5/C12/C12A,
GS-22Mo4/ G20Mo5 (1.5419); GS-17CrMo55/ G17CrMo5-5 (1,7357)
Austenīta nerūsējošais tērauds/leģētais tērauds:
UNS S30400 (S30403) (S30409), A351 CF8/CF3/CF10
G-X6CrNi189/GX5CrNi19-10(1,4308)
UNS S31600 (S31603) (S31609), A351 CF8M/CF3M/CF10M
GX5CrNiMo19-11-2/G-X6CrNiMo18.10 (1.4408)
UNS S34700 (S34709), A351 CF8C
G-X5CrNiNb189/GX5CrNiNb19-11(1,4552)
AISI316Ti; X6CrNiNo17122/ X6CrNiMoTi17-12-2(1,4571)
SAKAUSĒJUMS 20# / UNS N08020, A351 CN7M
Ferīta-austenīta/dupleksais/ superdupleksais nerūsējošais tērauds:
UNS S31803/S32205 (Duplex2205), A890/A995 GR.4A (J92205) /A351 CD3MN
UNS S32750 (Super Duplex2507), A890/A995 GR.5A/A351 CE8MN (CD4MCu)
UNS S32760, A890/A995 GR.6A (CD3MWCuN)
Citi materiāli
Monel 400/UNS N04400 ASTM B564-N04400/A494 M35-1
Niķeļa sakausējums 904L / UNS N08904
Inconel 625 / UNS N06625 / ASTM B564-N06625 / ASTM A494-CW6MC
Inconel 825 /UNS N08825 /ASTM B564-N08825 /A494 CU5MCuC
BRASS C36000/ bronza / alumīnija bronza ASTM B62 UNS C83600, ASTM B148 C95800/
Lieto tērauda lodveida vārstu īpašības
Divvirzienu blīvējums
Izstrādāts ar atsperu{0}}sēdekļiem vai peldošiem sēdekļiem, lai nodrošinātu divvirzienu blīvējumu, panākot nulles noplūdi neatkarīgi no plūsmas virziena.
Zems darba griezes moments
Bumba ir fiksēta ar augšējiem un apakšējiem stieņiem, kā rezultātā ir zems darba griezes moments, kas ļauj to viegli savienot pārī ar elektriskiem vai pneimatiskiem izpildmehānismiem.
Piemērots lietošanai ar augstu{0}}spiedienu un lielu{1}} diametru
Konstrukcija, kas uzstādīta uz krustojuma-, ir īpaši piemērota augsta-spiediena un liela{2}} diametra cauruļvadiem.
Samazināts sēdekļu nodilums
Fiksētā lodīšu konstrukcija novērš šķidruma spiediena izraisītu pārvietošanos, samazinot sēdekļa eroziju un nodilumu.
Ugunsgrēka-drošs un anti{1}}statisks dizains
Aprīkots ar metāla vai grafīta blīvēm, lai atbilstu ugunsdrošības prasībām, ar vadošām konstrukcijām, lai novērstu statisko elektrību.
Augsta izturība
Izgatavots no augstas kvalitātes{0}}materiāliem, kas iztur augstu temperatūru, augstu spiedienu un korozīvus materiālus.
Paš-attīrīšanas funkcija
Īpašs blīvējuma dizains nodrošina blīvējuma virsmu pašattīrīšanos-, efektīvi novēršot daļiņu vai piemaisījumu uzkrāšanos.
Pārdodu GNEE Cast Steel Trunnion Ball Valve
