Anti statiska bumbiņas vārsta apraksts
Anti-Static Ball vārsts ir īpašs vārsts, kas paredzēts viegli uzliesmojamam un sprādzienbīstamam barotnei caur vārsta stumbra, lodīšu un vārsta korpusu, kas komplektā starp vadītspējīgo ierīci, lai izveidotu zemas pretestības ceļu (parasti nepieciešama pretestības vērtība<10Ω), timely export of friction-generated static charge, to avoid the risk of explosion caused by static electricity build-up.
Struktūras dizains
- Statiskā elektrības vadīšanas struktūra
Vadītspējīgs pavasara + tērauda lodīšu komplekts: atsperes un metāla bumba ir iestrādāti vārsta kāta un lodīšu, vārsta kāta un vārsta korpusa kontaktpunktā, veidojot elektrostatiskās vadīšanas ceļu .
Anti-Statiskās testa prasības: vadītspējīga ceļa pretestība ir mazāka vai vienāda ar 10Ω zem 12 V līdzstrāvas sprieguma (GB/T 12237 standarts) .
- Dubultā blīvēšanas sistēma
Mīkstā blīvēšana: PTFE vai pastiprināta PTFE blīvēšana tiek izmantota normālā darba apstākļos, lai panāktu nulles noplūdi .
Cietā blīvējuma dublēšana: pēc tam, kad ugunsgrēka gadījumā izdeg mīkstais blīvējums, metāla blīvējuma virsma (E . G . nerūsējošais tērauds) automātiski iederas, lai izveidotu avārijas blīvējumu .
- Ugunsdrošības struktūra
Apakšā piestiprinātais kāts: neļaujiet stublim lidot, kad vārsta kamera ir neparasti pakļauta spiedienam, saglabājot strukturālo integritāti ugunsgrēka laikā .
Grafīta metāla tinuma blīve: Vārsta korpusa savienojumā tiek izmantots augstas temperatūras izturīgs blīvēšanas materiāls, lai novērstu noplūdi ugunsgrēka gadījumā .
Anti statiskas bumbiņas vārsta specifikācija
Specifikācija
| Priekšmets | Apjoms |
|---|---|
| Nominālais diametrs | DN 8- DN500 (Common DN 15- DN300) |
| Spiediena vērtējums | Pn 16- pn100 (vai klase 150-600 lb) |
| Temperatūras diapazons | -20 pakāpe uz +300 grādu (cietais blīvējums līdz 450 grādiem) |
| Piedziņas metode | Manuāls, tārpu pārnesums, pneimatisks, elektrisks |
Materiāls
| Daļa | M katerāls |
|---|---|
| Vārsta korpuss/motora pārsega | Kalts tērauds (A216 WCB), nerūsējošais tērauds (304/316/316L), dupleksa tērauds (2205) |
| Bumba/kāts | Nerūsējošais tērauds (SUS304/316L), ar lietu izturīgs (pastiprināta nodiluma izturība) |
| Blīvēšanas materiāls | Mīkstais blīvējums: PTFE/RPTFE/PEEK Cietais blīvējums: nerūsējošais tērauds + volframa karbīda pārklājums |
| Statiskās sastāvdaļas | Pavasaris: nerūsējošais tērauds; Vadītspējīga bumba: vara sakausējums vai nerūsējošais tērauds |
Ražošanas standarti un testēšanas prasības
- Projektēšanas un ražošanas standarti
Vietējais: GB/T 12237 (naftas ķīmijas vārsti), Hg/T 20592 (ķīmisko atloku standarti) .
Starptautiskais: API 607 (ugunsizturības pārbaude), API 6D (cauruļvada vārsta specifikācija) .
- Obligātās pārbaudes priekšmeti
Elektrostatiskās vadītspējas tests: cilmes bumbas-ķermeņa pretestība ir mazāka vai vienāda ar 10Ω zem 12 V DC .
Uguns pretestības tests: simulējiet sadegšanu 30 minūtes (760 grādi) saskaņā ar API 607, un blīvējuma noplūde ir atbilstoši standartam pēc testa .
Noslēguma tests: gaisa/ūdens spiediena blīvēšanas tests istabas temperatūrā un augstā temperatūrā (GB/T 13927) .
Attēlojoša apstrāde: skābekļa barotnes vārsti ir stingri jāizdara, atlikušā eļļa ir mazāka vai vienāda ar 125 mg/m² .

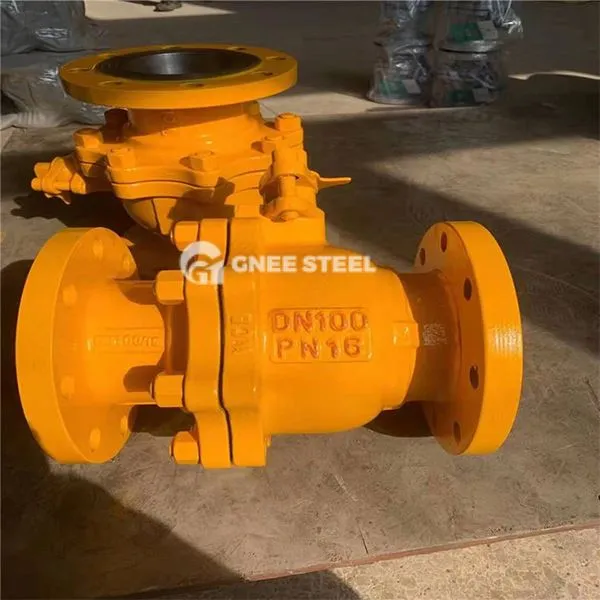

Anti statiska bumbiņas vārsts
Priekšrocības
- Būtībā drošs
Likvidējiet statiskās detonācijas risku, sprādziena necaurlaidīga pakāpe atbilst ex d iib t4 standartam .
- Ārkārtas aizsardzība
Cietais blīvējums tiek automātiski aktivizēts ugunī, neļaujot barotnei noplūst un paplašināt negadījumu .
- Ilgs mūžs
Cietais blīvējums ir izturīgs pret daļiņu mazgāšanu ar darbības laiku, kas pārsniedz vai vienāds ar 100, 000 reizes .
- Viegla apkope
Modulārs dizains atbalsta ātru blīvējumu nomaiņu .
Pieteikumi
| Industriāls | Pieteikumi | Funkcionāls |
|---|---|---|
| Naftas ķīmijas | Cauruļvadi sašķidrinātām gāzēm, olefīniem, benzolu utt. . | Novērst sprādzienbīstamu barotņu statisku aizdegšanos |
| Dabasgāzes pārraide un izplatīšana | Vārtu stacijas, regulatora stacijas, uzglabāšanas depo | Avārijas robeža ugunsgrēka gadījumā, lai aizsargātu cauruļu tīklu |
| Ķīmiskā aptieka | Šķīdinātāju piegāde, reaktora padeve | Izvairieties no statiskās elektrības, kas traucē precizitātes procesiem |
| Dzelzs un tērauda metalurģija | Skābekļa cauruļvadi (jāizdara) | Novērst aizdegšanās un sprādziena, tīrības aizsardzības risku |
| Avi kosmosa | Degvielas uzpildes sistēma | Divkārša aizsardzība pret sprādzienu + piesārņojums |
Anti-Static Ball vārsti caur vadītspējīgo struktūru + dubultās blīvēšanas tehnoloģiju, viegli uzliesmojošu un sprādzienbīstamu barotnes kontroli, kas saistīta ar drošības kodolu, naftas ķīmijas, gāzes un citos laukos uzņemties galvenās barjeras lomu, lai novērstu negadījumus
