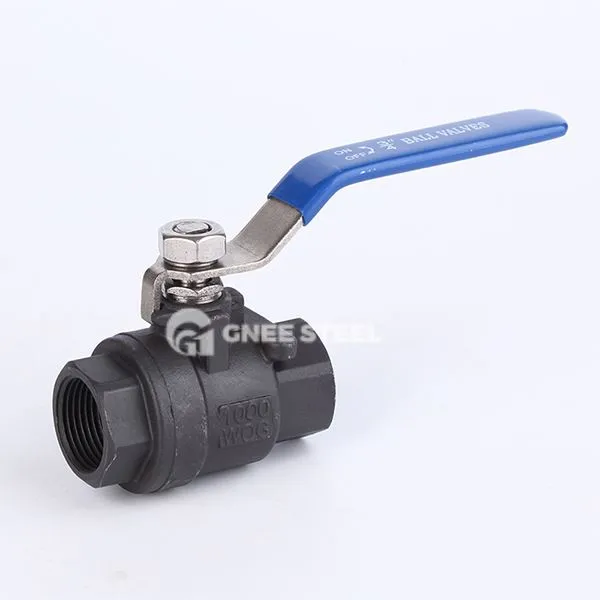

2 gabalu oglekļa tērauda lodīšu vārsta apraksts
Divdaļīgais oglekļa tērauda lodīšu vārsts ir rūpniecības vārsts ar sadalīta vārsta korpusa struktūru. Galvenais korpuss ir izgatavots no oglekļa tērauda (piemēram, WCB, A105). Galvenie un palīgvārsta ķermeņi ir savienoti ar skrūvēm vai vītnēm, un bumba pagriež 90 grādus, lai sasniegtu vidēju ieslēgšanas vadību.
Funkcijas
Ērtība
Vārsta sēdekli/bumbiņu var aizstāt, izjaucot palīgvārsta korpusu (salīdzinot ar viengabala tipu, nav nepieciešama cauruļu noņemšana);
Full-bore plūsma
Plūsmas pretestības koeficients ir ≈ taisna caurule, un plūsmas zudumu var ignorēt;
Augstas blīvēšanas uzticamība
Divkāršā vārsta korpusa skrūvju priekšslodze uzlabo blīvējuma spiediena koeficientu (labāku par viengabala tipu);
Vextile adaptācija
Vārsta kāta augšdaļa ir ISO 5211 augstā platforma, kas ir saderīga ar pneimatiskajiem/elektriskajiem izpildmehānismiem.
2 gabalu oglekļa tērauda lodīšu vārsta specifikācija
Spiediena līmenis: klase 150 ~ 600 (atbilst PN20 ~ PN100);
Diametra diapazons: NPS 1/4 "~ 12" (DN6 ~ DN300);
Savienojuma metode:
Vītņots savienojums: NPT, BSPT standarts (mazāks vai vienāds ar NP 2 ");
Atloka savienojums: ANSI B16.5 atloks (lielāks vai vienāds ar NPS 2,5 ");
Temperatūras ierobežojums:
Standarta oglekļa tērauda vārsta korpuss: -29 grāds ~ 232 grāds (WCB/A105);
Augstas temperatūras cietā blīvējuma tips: mazāks vai vienāds ar 550 grādiem (metāla sēdeklis);
Noplūdes standarts: blīvēšanas tests atbilst API 598 VI klasei (nulles noplūde).
2 gabalu oglekļa tērauda lodīšu vārsts noliktavā
Pieteikumi
Industriālā procesa kontrole
Ķīmisko cauruļvadu kodīga barotne (skābe, sārmu šķīdums);
Zema spiediena tvaika sistēmu ieslēgšanas kontrole (mazāka vai vienāda ar 232 grādiem).
Enerģijas pārraides un izplatīšanas sistēma
Dabasgāzes filiāles cauruļvads (300 klases vītņu savienojuma tips);
Degvielas pārraides cauruļvads (antistatic struktūras sprādziena necaurlaidīgs).
Kompakta aprīkojuma integrācija
Kosmosa ierobežoti scenāriji, piemēram, siltuma apmaiņas vienības un sūkņu stacijas.
